PPA500 – Analizator mocy ekonomiczny

Kompaktowy analizator mocy o wysokiej wydajności

Analizatory mocy PP500 poszerzają serię analizatorów PPA i są skierowany do tych, kto potrzebuje niedroge rozwiązanie o wysokiej wydajności do pomiaru parametrów mocy elektrycznej. Początkowo przyrządy są przeznaczone do takich zagadnień które wymagają wysokiej dokładności pomiarów, lecz nie rozbudowanej funkcjonalności i dlatego analizatory serii PPA500 doskonale nadadzą się do zagadnień związanych z projektowaniem i testowaniem. Przyrządy wyposażone są w kolorowy TFT wyświetlacz, zapewniający większą wygodę i elastyczność pracy w porównaniu do zwyczajnych wyświetlaczy cyfrowych. Łączą w siebie wysoki poziom wydajności, łatwość wykorzystania i cenę, niedostępną żadnemu z podobnych przyrządów. W przyrządach PPA500 są wykorzystywane takie rozwiązania techniczne, które są stosowane przy projektowaniu analizatorów następnej serii PPA1500, co zapewnia poziom wydajności i dokładności wcześniej spotykany tylko w przyrządach wyższej klasy. Jednocześnie analizatory zapewniają intuicyjne sterowanie i czytelną prezentację wyników pomiarów, dzięki czemu, w tym, analizatory wszystkich serii stały się znanymi. Mimo to że posiadają małe wymiary – 1/2 szerokości 19” szafy rack i 2U wysokości, analizatory serii PPA500 mają 1, 2 i 3-fazowe modyfikacje. Również istnieje możliwość rożmieszczenia analizatora w szafie 19” typu rack, a dwa analizatoty, zainstalowane obok siebie w szafie 19” typu rack, mogą stanowić 6-fazowy pomiarowy system, dowiedź się więcej

Dzięki innowacyjnym technologiom wykorzystywanych przy projektowaniu, analizatory serii PPA500 zapewniają wysoką wydajność i dokładność przy małej cenie. Takie rozwiązania techniczne jako płaskie boczniki (planar shunts) (konstrukcja topologii bocznika została opracowana przez firmę N4L) oraz ciągła analiza w trybie czasu rzeczywistego na podstawie architektury FGPA, gwarantują świetne charakterystyki techniczne analizatorów serii PPA500, a niewysoka cena zamienia analizatory PPA500 w idealne rozwiązanie dla projektantów, którzy potrzebują dokładny i niezawodny przyrząd do pomiaru parametrów mocy.

Wszystkie analizatory serii PPA500 posiadają certyfikat wzorcowania UKAS ISO17025. Kalibracja wykonana jest przez własne akredytowane ISO17025 laboratorium firmy N4L

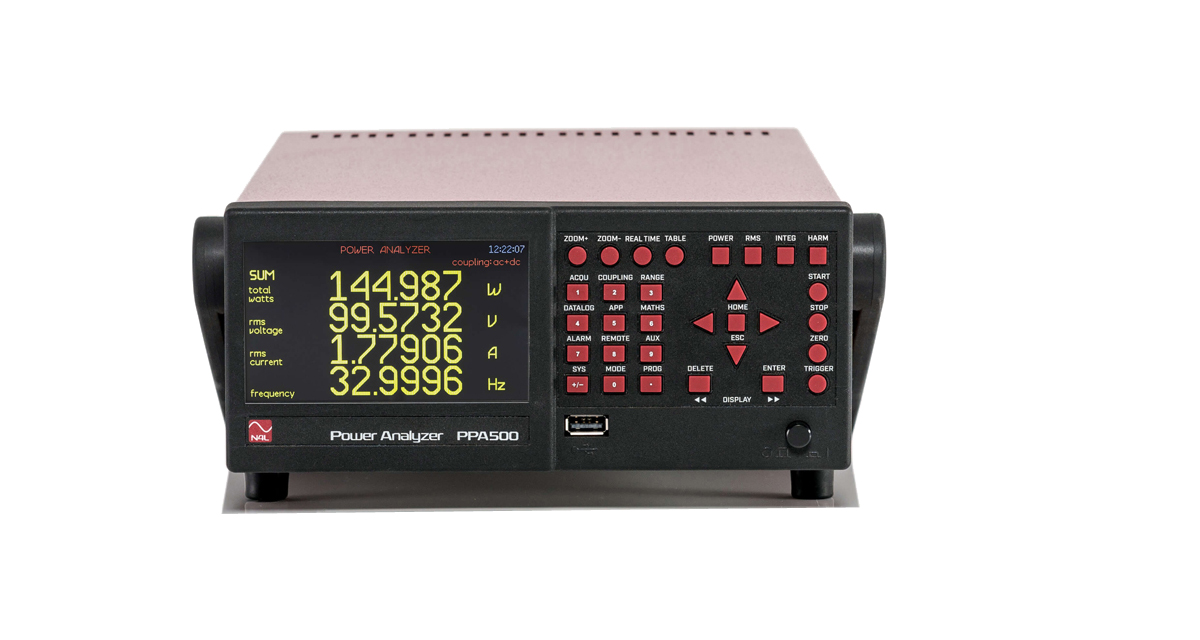

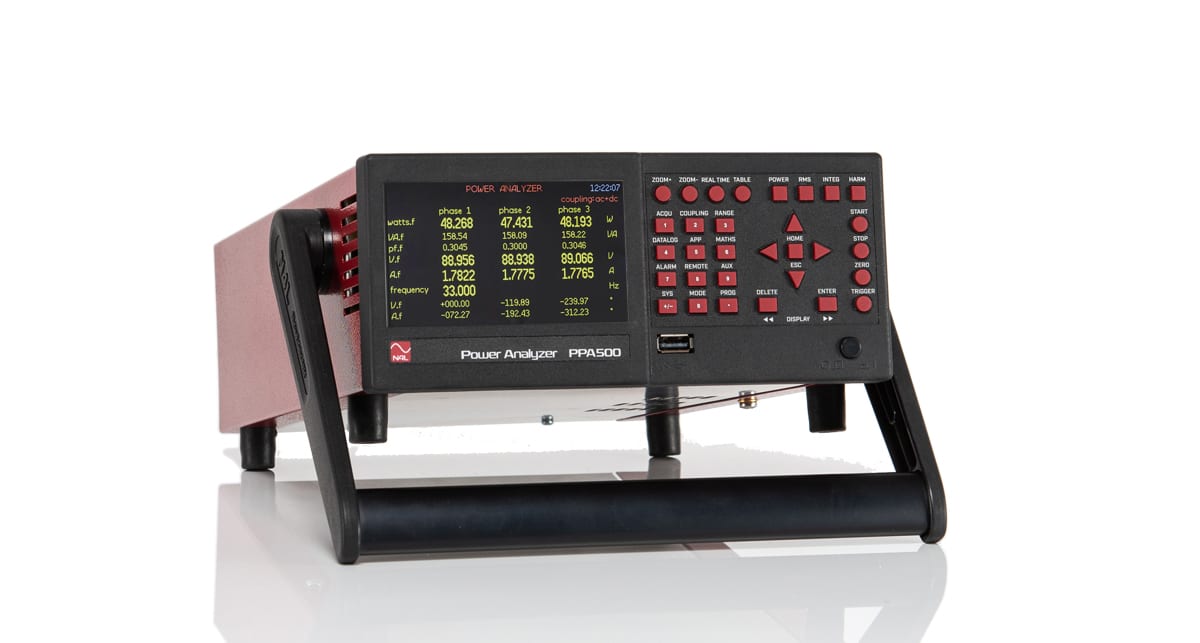

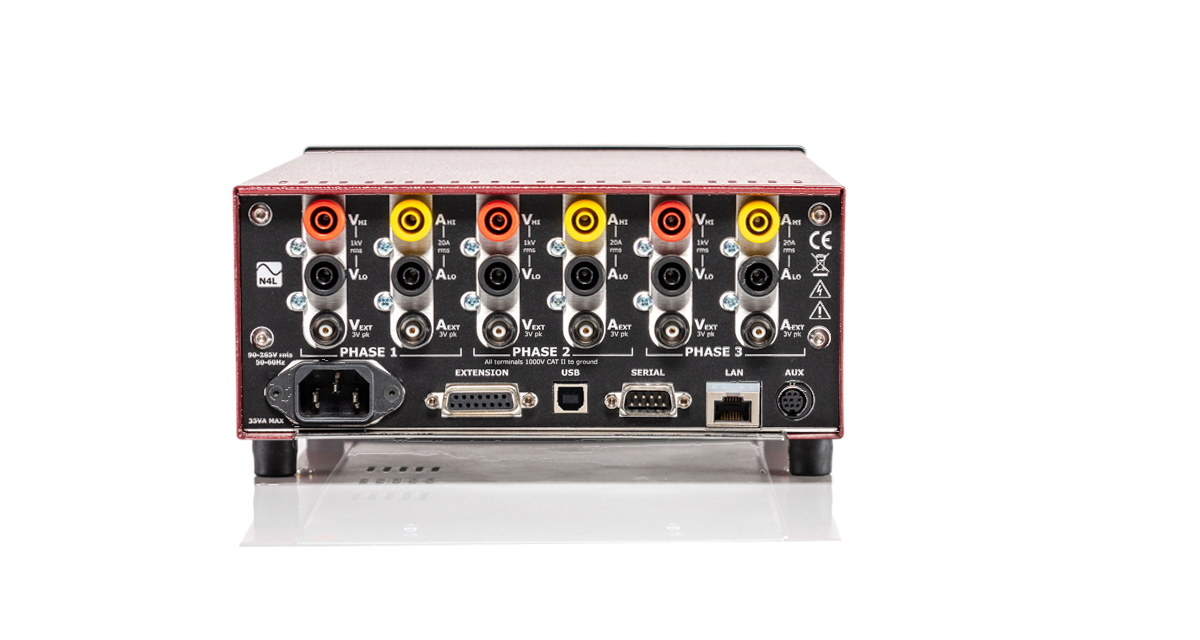

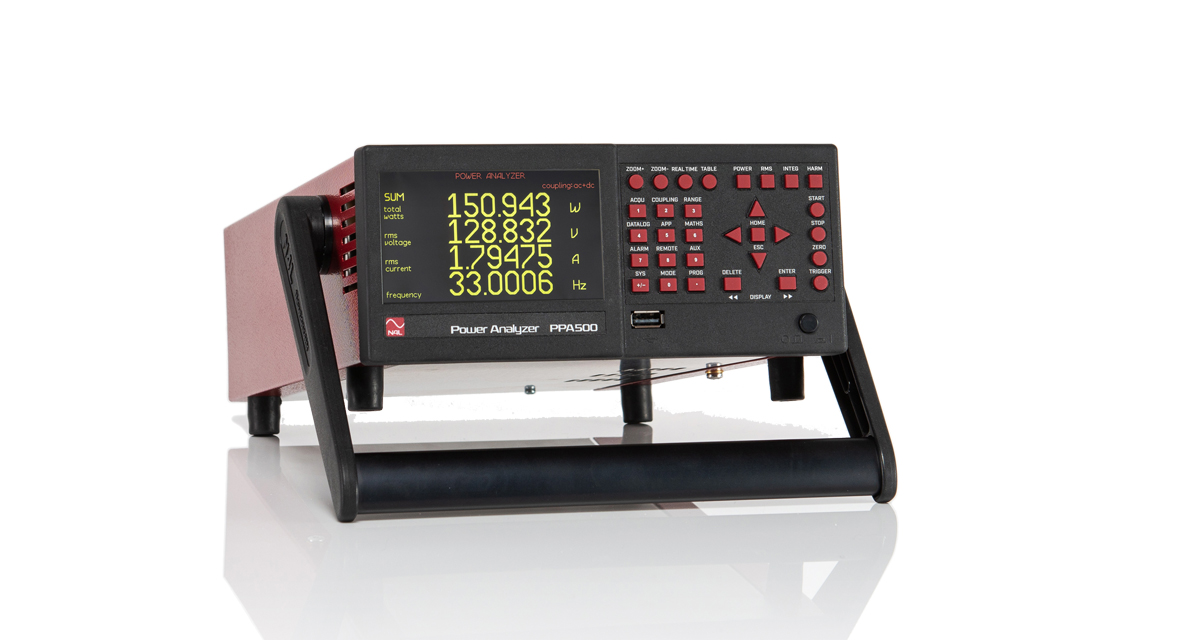

Zdjęcia analizatora

ISO17025 Kalibracja i weryfikacja

Każdy analizator PPA500 oferowany przez firmę N4L jest wyposażony w UKAS akredytowany certyfikat wzorcowania do 850Hz oraz UKAS identyfikowalny certyfikat wzorcowania do 500kHz. Firma N4L opracowała kilka specjalistycznych kalibratorów mocy do zwefyfikowania dokładności każdego wyprodukowanego analizatora mocy w całym zakresie go częstotliwości, takie podejście jest zaskakująco wyjątkowe w branży przyrządów pomiarowych. Ponadto, opracowanie akredytowanego ISO17025 (UKAS) kalorymetru (Closed Loop Calorimeter) w partnerstwie z  Uniwersytetem Oxfordzkim (Wielka Brytania), zweryfikowało wydajność i dokładność stanowisk kalibracyjnych firmy N4L z barzdo małym poziomem niepewności, gwarantując bezwględną pewność w tym że szerokopasmowa wydajność i dokładność wszystkich analizatorów mocy N4L jest wiodąca na rynku.

Opcje wzorcowania

  1. Rekalibracja standardowa – Bezpłatna z nowymi analizatorami – Bezpłatna z RMA kalibracją
    Szerokopasmowe wzorcowanie (DC-2MHz) z optymizacją pomiarów we wszystkich zakresach pomiarowych i w całym zakresie częstotliwości. Identyfikowalne do UKAS ale nie ‘akredytowana’.
  2. UKAS (ISO17025) Kalibracja – Bezpłatna z nowymi analizatorami – Opcjonalna z RMA kalibracją
    UKAS akredytowane wzorcowanie napięcia, prądu, fazy (PF) i mocy we wszystkich zakresach pomiarowych w zakresie częstotliwości 55-850Hz. Opcja zawiera opcję wzorcowania numer 1. Oprócz certyfikatów wzorcowania, PPA jest wyposażony w UKAS etykietę.
  3. Kalibracja systemu (Stadnardowa) – Opcjonalna z nowymi analizatorami i z RMA kalibracją
    UKAS akredytowane wzorcowanie analizatora PPA razem z zewnętrznym przetwornikiem. Ta opcja jest oddzienla od opcji numer 1, która też ma być wykonana w ciągu kalibracji systemu. Notatka: To jest tak zwana ‘end-to-end’ kalibracja, obejmująca analizator PPA+przetwornik w punkcie/punktach wyznaczonych przez N4L i nie zawierająca osobnej UKAS kalibracji analizatora PPA (opcja numer 2).
  4. Kalibracja systemu (Nietypowa) – Opcjonalna z nowymi analizatorami i z RMA kaibracją
    Podobnie jak opcja numer 3 ale dla punktów wyznaczonych przez klienta. Jest to UKAS akredytowane wzorcowanie ale tylko w zakresie częstotliwości 16-850Hz.
  5. UKAS IEC61000 H+F kalibracja – Opcjonalna z nowymi analizatorami i z RMA kalibracją
    UKAS akredytowane wzorcowanie analizatorów serii PPA55x1, zawiera wszystkie obowiązujące typy raportów testowych dla pełnej zgodności testów Harmonicznych i Migotań (Flickerów). Opcja obejmuje opcję kalibracji numer 1 i numer 2.
  6. PPA55xx-TE kalibracja – Bezpłatna z nowymi analizatorami serii PPA-TE – Opcjonalna z RMA kalibracją
    Niestandardowe UKAS wzorcowanie, zawiera serię testów o niskiej wartości współczynnika mocy aż do 0.01 w zakresie częstotliwości 16-450Hz. Opcja obejmuje opcję kalibracji numer 1.
  7. UKAS kalibracja mocy przez kalorymetr – Opcjonalna z nowymi analizatorami i z RMA kalibracją
    UKAS akredytowane wzorcowanie mocy za pomocą kalorymetrii. Dostępne jest na wyznaczonych przez klienta częstotliwościach, z wykorzystaniem przebiegu sinusoidalnego lub zniekształconego w zakresie częstotliwości od 45Hz do 2MHz. Opcja obejmuje opcję kalibracji numer 1 i numer 2.

Zalety i właściwości

  • 0.05% podstawowa dokładność
  • Wysoka dokładność boczników wewnętrznych i przy zastosowaniu boczników zewnętrznych
  • 20 Arms (300 Apk) & 1000 Vrms (2500 Vpk) wejście bezpośrednie
  • Wysoka częstotliwość próbkowania na wszystkich kanałach pomiarowych
  • 1, 2 lub 3-fazowe modyfikacje
  • Łatwe podłączenie boczników N4L poprzez BNC złącze dla pomiaru prądów o wysokiej wartości
  • Zakres częstotliwości DC, 10 mHz do 500 kHz
  • Dokładność pomiaru kąta fazowego 0.01° – dla pomiaru małych wartości współczynnika mocy
  • Unikatowy tryb wzmocnienia x10 dla pomiaru mocy w trybie czuwania (StandBy)
  • Ciągła analiza w trybie czasu rzeczywistego
  • Kolorowy graficzny wyświetlacz o wysokim kontrascie
  • Złącza RS232, USB, (LAN – opcja), port rozszerzenia i dodatkowy (AUX)

Broszury

PPA500 Black PDF, 1Mb
PPA500_1500 Dimensions PDF, 76kb
PPA5xx PPA15xx Rack Dimensions PDF, 65kb
PPA Datalogger User Manual PDF, 3.31Mb

Dokumentacja

PPA5xx_15xx User Manual v3.01 PDF, 661kb
PPA5xx_15xx Comms manual v3.00 PDF, 861kbk
PPA5xx_15xx-Start-up-guide-v3.00.pdf PDF, 3.1Mb
Power_Analyzer_Product_Selector PDF, 236kb

PPA500: opcje, oprogramowanie i akcesoria

COMMS_ICON Interfejsy kommunikacyjne:
  • Standardowe: USB i RS232 złącza
  • Opcjonalne: LAN i GPIB złącza
PROBE_ICON Czujniki i akcesoria do czujników:
  • ULCP Czujnik o wyjątkowo małej pojemności (aktywny, do stosowania z DUT podatnego na obciążenia o charakterze pojemnościowym) – 1.5pF, 1000Vrms, DC – 2MHz, 1000:1
  • TT-HV 250 Czujnik wysokonapięciowy (pasywny) – 2.5kVpk, 100:1
  • TT-HVP 15HF Czujnik wysokonapięciowy (pasywny) – 15kVpk, 1000:1
  • ATT10 – 10:1 Tłumik  (przy zastosowaniu czyjnika napięciowego, wyjściowy sygnał którego nie odpowiada maks. wejściowemu sygnałowi 3Vpk analizatora mocy)
  • ATT20 – 20:1 Tłumik (przy zastosowaniu czyjnika napięciowego, wyjściowy sygnał którego nie odpowiada maks. wejściowemu sygnałowi 3Vpk analizatora mocy)
EXTENSION_ICON Akcesoria do portu rozszerzeń:
  • PCIS – Przełącznik prądów rozruchowych, stierowany przez fazę sygnału
CONNECTOR_ICON Przewody, złącza i interfejsy:
  • 20A Zestaw przewodów do podłączenia do jednej fazy (standardowe wyposażenie) – 20A, długość 1.5м + zaciski krokodylkowe
  • 36A Zestaw przewodów do podłączenia do jednej fazy (standardowe wyposażenie) – 36A, długość 1.5м + zaciski krokodylkowe
  • Zestaw przewodów do Voltage Breakout Box
  • Universal Breakout Box – Uniwersalne 1-fazowe urządzenie do 10Arms do testowania z przerwaniem obwodu zasilania DUT
  • RS232 przewód (standardowe wyposażenie) – 9-pin typu “Null Modem”
  • USB przewód (standardowe wyposażenie) – A (M) - B (M) USB przewód, długość 2m
CASES_ICON Walizki do transportowania:
  • PPA500/1500 miękka walizka – Czarna nylonowa obudowa do transportowania z przedziałem na akcesoria, paskiem i uchwytem
  • PPA500/1500 twarda walizka - Walizka aluminiowa do transportowania z przedziałem na akcesoria, uchwytem i zamkami
RACK_ICON Opcje do montażu w szafie typu rack:
Kalibracja i dokumentacja (nowe przyrządy wyposażone są w UKAS ISO17025 certyfikat wzorcowania):
  • Rekalibracja standardowa (ISO17025 identyfikowalna) – 1-fazowy PPA (PPA510)
  • Rekalibracka standardowa  (ISO17025 identyfikowalna) – 2/3-fazowe PPA (PPA520 & PPA530)
  • ISO17025 UKAS Kalibracja + Kalibracja standardowa – 1-fazowy PPA (PPA510)
  • ISO17025 UKAS Kalibracja + Kalibracja standardowa – 2/3-fazowe PPA (PPA520 & PPA530)
  • PPA5xx wypożyczenie jest dostępne w ciągu wzorcowania lub naprawy
  • Zapawosy zestaw instrukcji obsługi – Drukowana kopia instrukcji obsługi i programowania
CLAMP_ICON Opcje do pomiaru prądu:
PC_ICON Oprogramowanie (bezpłatne):
  • PPALoG – Oprogramowanie do rejestracji i analizy danych (jednoczesny pomiar do 64 parametrów, do 12 faz)
  • PPA Standby Power - Oprogramowanie do testów na zgodność ze standardami IEC62301 i EN50564

Przykłady zastosowań, artykułów i publikacji

Poniżej znajduje się lista artykułów dotyczących zagadnień analizy mocy elektrycznej

APP012 - Innowacyjna konstrukcja boczników dla zwiększenia dokładności pomiarów.

APP013 - Pomiar 1-fazowych AC-DC źródeł zasilania.

APP014 - Pomiar mocy 3-fazowych układów za pomocą dwóch watomietrzy.

APP015 - Pomiar mocy zużytej w trybie czuwania – EN50564:2011.

APP017 - Napędy silnikowe PWM – informacka ogólna.

APP018 - Pomiar sprawności transformatorów.

APP019 - Wartości szczytowe i rms przy precyzyjnej analizie mocy.

APP021 - Badania sprawności w trybie «Master/Slave».

APP025 - Badania napędu silnikowego PWM przy liniowej zmianie częstotliwości i charakteru obciążenia.

APP026 - Kompatybilność elektromagnetyczna – IEC 61000-3-3:2013. Przewodnik techniczny do pomiarów migotań.

APP030 - DFT czy FFT? Porównanie metod przekształcenia Fouriera.

APP031 - Rozszerzone twierdzenie próbek Nyquista.

APP035 - Pomiar/kalibracja mocy czynnej (W) przy małych wartościach współczynnika mocy.

Parametry techniczne analizatora PPA500

Parametr

Zakres częstotliwości
ZakresTryb normalny: DC, 10mHz ~ 500kHz

Tryb 'x10': DC, 10mHz ~ 100kHz
Wejście napięciowe
ZakresyTryb normalny: 1Vpk ~ 2500Vpk (8 zakresów = 1V, 3V, 10V, 30V, 100V, 300V, 1kV, 3kV)

Tryb 'x10': 100mVpk ~ 300Vpk (8 zakresów = 100mV, 300mV, 1V, 3V, 10V, 30V, 100V, 300V)
Dokładność
Tryb normalny: 0.05% Rdg + 0.1% Rng + (0.005% x kHz) + 5mV

Tryb 'x10': 0.05% Rdg + 0.1% Rng + (0.01% x kHz) + 1mV
Wejście do zewnętrznego przetwornika napięciowego1mVpk ~ 3Vpk, 8 zakresów [BNC złącze, 3Vpk maks. wejściowa wartość]
Dokładność zewnętrznego przetwornika napięciowego0.05% Rdg + 0.1% Rng + (0.005% x kHz) + 5uV
Wejście prądowe
PPA500 20Arms bocznik,
4mm bezpieczne złącza
Tryb normalny: 100mApk ~ 300Apk (20Arms) (8 zakresów = 100mA, 300mA, 1A, 3A, 10A, 30A, 100A, 300A)

Tryb 'x10': 10mApk ~ 30Apk (8 zakresów = 10mA, 30mA, 100mA, 300mA, 1A, 3A, 10A, 30A)
PPA500-HC 30Arms bocznik,
4mm bezpieczne złącza
Tryb normalny: 300mApk ~ 1000Apk (30Arms) (8 zakresów = 300mA, 1A, 3A, 10A, 30A, 100A, 300A, 1kA)

Tryb 'x10': 30mApk ~ 100Apk (8 zakresów = 30mA, 100mA, 300mA, 1A, 3A, 10A, 30A, 100A)
Dokładność bocznika wewnętrznego 20ArmsTryb normalny: 0.05% Rdg + 0.1% Rng + (0.005% x kHz) + 500uA

Tryb 'x10': 0.05% Rdg + 0.1% Rng + (0.01% x kHz) + 100uA
Dokładność bocznika wewnętrznego 30ArmsTryb normalny: 0.05% Rdg + 0.1% Rng + (0.005% x kHz) + 1mA

Tryb 'x10': 0.05% Rdg + 0.1% Rng + (0.01% x kHz) + 300uA
Wejście do zewnętrznego przetwornika prądowego1mVpk ~ 3Vpk, 8 zakresów [BNC złącze, 3Vpk maks. wejściowa wartość]
Dokładnośc zewnętrznego przetwornika prądowego0.05% Rdg + 0.1% Rng + (0.005% х kHz) + 5uV
Dokładność pomiaru fazy
Tryb normalny0.01° + (0.01° х kHz)
Tryb wzmocnienia x100.01° + (0.02° х kHz)
Dokładnośc pomiaru mocy
Tryb normalny[0.1% + 0.1%/pf + (0.01% х kHz)/pf] Rdg + 0.1% VA Rng
Tryb wzmocnienia x10[0.1% + 0.1%/pf + (0.02% х kHz)/pf] Rdg + 0.1% VA Rng
Zakres 40Hz ~ 850HzJak wskazano powyżej, ze zmiejszeniem dokładności zakresu (Rng) z +0.1% V,A,VA do +0.05% V,A,VA
Parametry podstawowe
Współczynnik szczytu
20 (dla napięcia i prądu)
Częstotliwość próbkowania
1Ms/s na wszystkich kanałach, ciągła analiza w trybie czasu rzeczywistego
Tryby zgodności ze standardami IEC
IEC62301/EN50564 tryb mocy czuwania (Standby Power)
Tryby pomiarowe
Statecznik, prądy rozruchowe, moc czuwania Standby
Współczynnik CMRR250V @ 50Hz – ≥ 1mA (150dB)
100V @ 100kHz – ≥ 3mA (130dB)
Parametry mierzoneW, VA, VAr, pf (współczynnik mocy), Vrms, Arms, sprostowane średnie, AC, DC,
wartości szczytowe/przepięcia, współczynnik szczytu, współczynnik kształtu, przeliczenie gwiazda-trójkąt/trójkąt-gwiazda
Częstotliwość (Hz), faza (°), wartości parametrów na podstawowej składowej, impedancja
Harmoniczne, współczynniki THD, TIF, THF, TRD, TDD
Integrator (zużycie mocy), rejestrator danych, dane sumaryczne oraz dane przewodu neutralnego
Rejestrator danych
Ilość rejestrowanych wartośćiDo 4 wybieranych przez użytkownika wartości (do 60 za pomocą oprogramowania na PC)
Okno rejestratora danychCiągła analiza (No-Gap), minimalny rozmiar okna 10ms
Pamięc rejestratoraPamięć RAM do 16,000 zapisów
ZłączaRS232, LAN (opcja -L), USB, port rozszerzenia (Aux)
Akcesoria standardowe
Przewody
Zasilania, interfejsowe RS232 i USB
Przewody pomiarowe
20A (wersja standardowa) lub 30A (wersja na wysokie prądy - HC), długość 1.5m,
4mm wtyki (stackable). 1 x czerwony, 1 x żółty, 2 x czarne na każdą fazę
Zaciski do podłączenia
4mm złącze z zaciskiem krokodylkowym – 1 x czerwony, 1 x żółty, 2 x czarne na każdą fazę
Instrukcje
Instrukcja obsługi, instrukcja programowania/zdalnego sterowania przez interfejsy analizatora
Inne dokumenty
Certyfikat wzorcowania, przewodnik szybkiego startu
Parametry ogólne
Wyświetlacz
480 х 272 kolorowy TFT, podświetlenie białym LED
Wymiary92 (W) x 215 (S) x 312 (G) mm, bez nóżek
Waga3.3kg (1-fazowa modyfikacja), 4kg (3-fazowa modyfikacja)
Parametry bezpieczeństwa elektrycznego1000Vrms lub DC (CATII), 600Vrms lub DC (CATIII)
Zasilanie90 ~ 265Vrms, 50 ~ 60Hz, 40VA maks.
Warunki eksploatacji
+5 ~ +40° temperatura otoczenia, 20-90% wilgotności względnej bez kondensatu
