WIELOFUNKCYJNE URZADZENIA POMIAROWE

LPA05 – Laboratoryjny wzmacniacz mocy

Testy wysokoprądowe, wysokoczęstotliwościowe obciążeń o niskiej impedancji

Laboratoryjne wzmacniacze mocy LPA05A & LPA05B zapewniają szerokopasmowe wzmocnienie sygnału do 8A wartości szczytowej, rozszerzając zakres zastosowań przemysłowych i laboratoryjnych, w których to seria LPA może zostać użyta.

Pierwotnie zaprojektowany do użytku z analizatorami odpowiedzi częstotliwościowej PSM, wzmacniacz laboratoryjny LPA05 może być użyty wszędzie tam, gdzie istnieje potrzeba zwiększenia sygnału napięciowego lub prądowego do 1MHz.

Wzmacniacze mocy LPA cechują się bardzo niskim poziomem szumów na wyjściu oraz szerokim pasmem przenoszenia. Pozwala to na odtworzenie skomplikowanych przebiegów oraz prace pod dużym obciążeniem, które może być rezystancyjne, indukcyjne lub pojemnościowe.

Opcjonalnie, składowa DC może zostać wyeliminowana poprzez sprzężenie AC, lub zredukowana przez sprzężenie AC+(DC). Aby ograniczyć zakłócenia wysokiej częstotliwości, pasmo wejściowe może zostać zredukowane przez filtr cyfrowy (faza liniowa), filtr dolnoprzepustowy dla aplikacji niskoczęstotliwościowych. Typowym zastosowaniem laboratoryjnych wzmacniaczy mocy jest pomiar impedancji badanego urządzenia w warunkach wysokiego napięcia lub wysokiego prądu, w tego typu aplikacjach kombinacja przyrządów:  PSM1700PSM1735 lub PSM3750 + laboratoryjnego wzmacniacza mocy LPA + bocznika prądowego HF tworzy system pomiarowy impedancji dużych mocy.

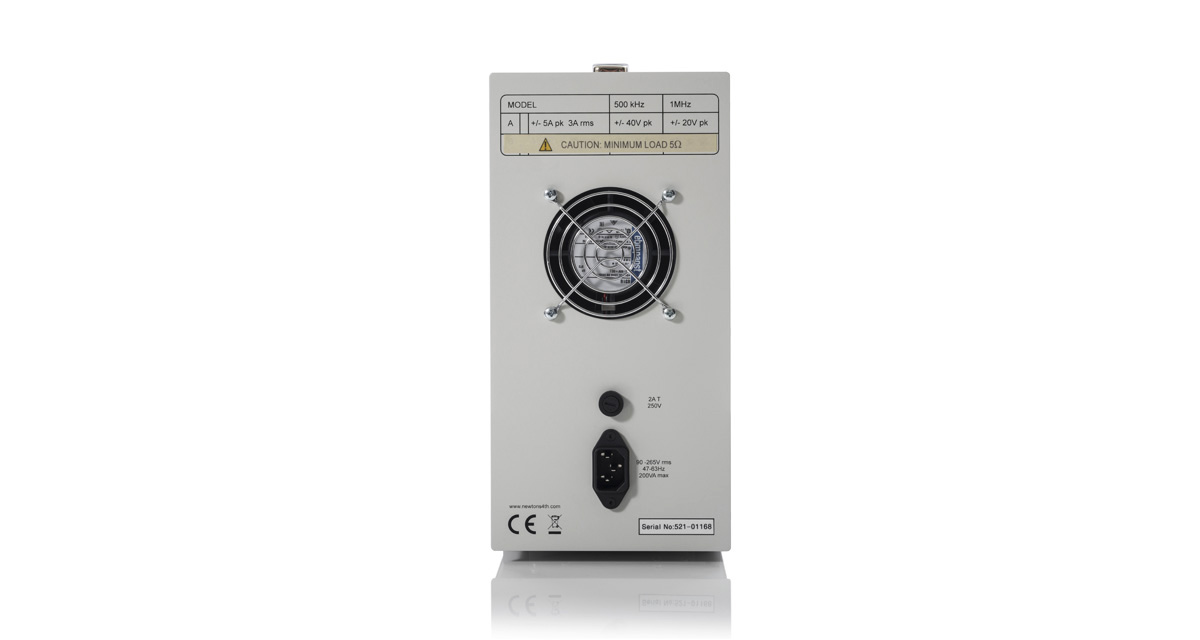

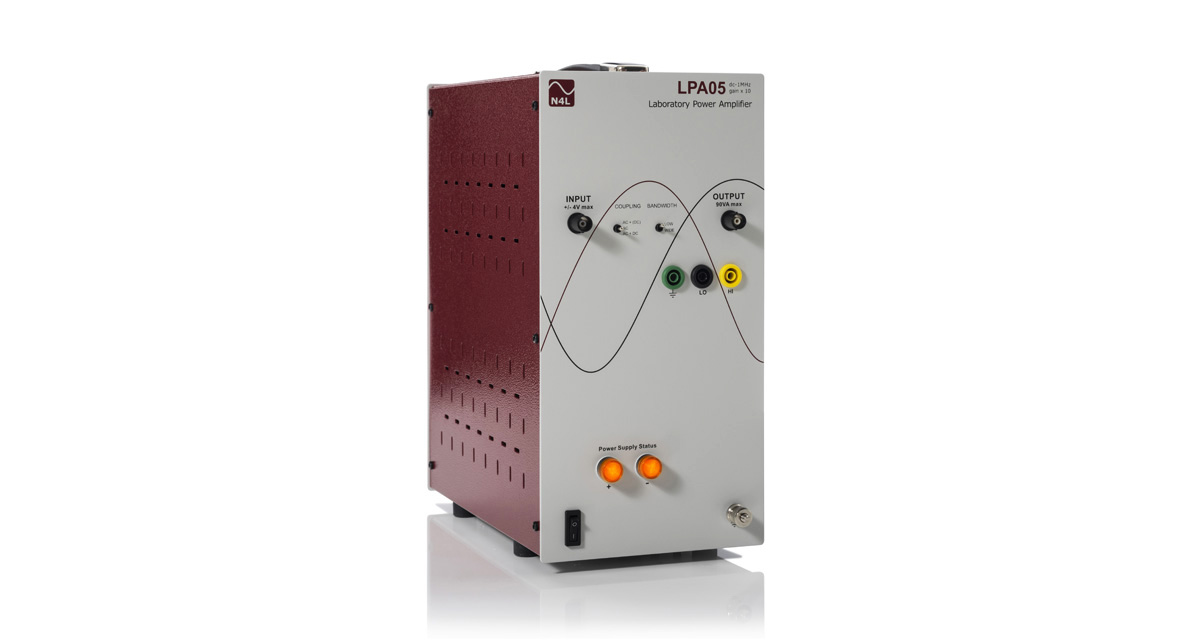

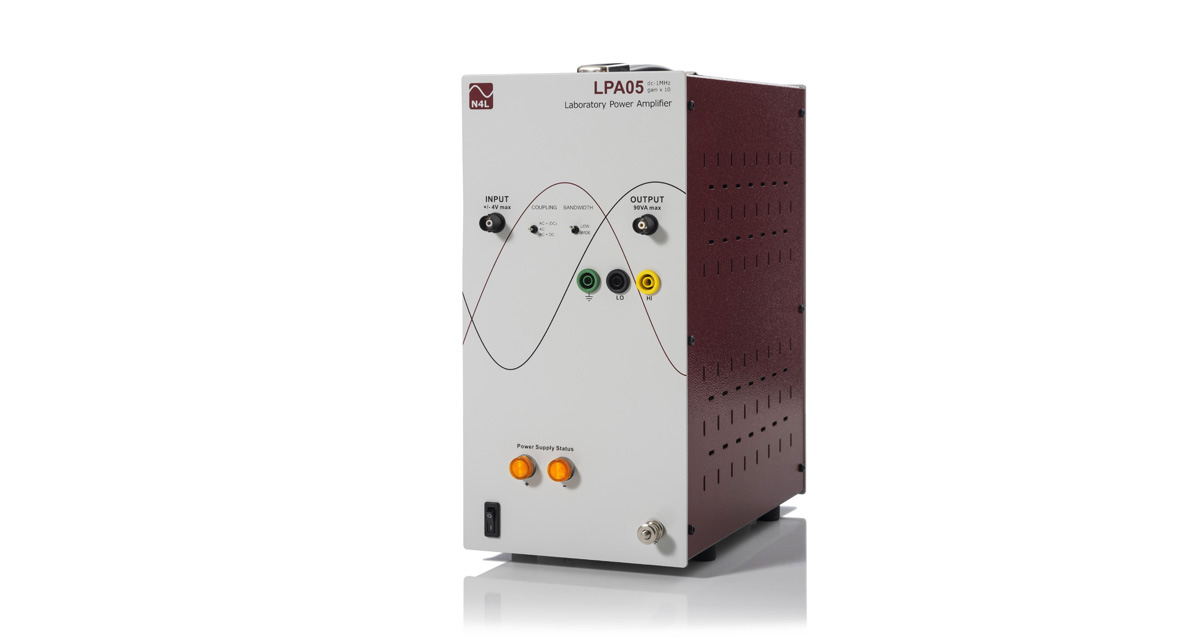

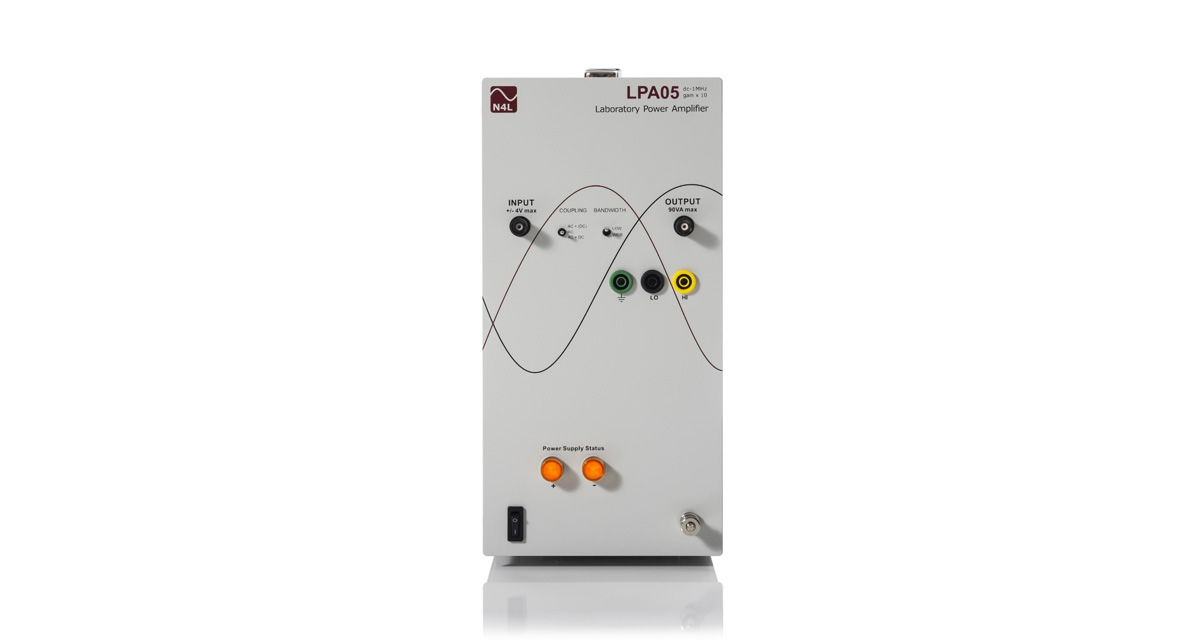

Ilustracje produktów:

Funkcje i korzyści

 16 lub 20Vpk @ 5 lub 3Apk od DC do 1MHz  Wysoka częstotliwość oraz wysoki prąd dla niskich impedancji
 Stałe wzmocnienie x10  Stabilna praca pod każdym obciążeniem
 Wysoka szybkość narastania  Izolowane złącza BNC lub bezpieczne gniazda 4mm
 Idealny do analizy impedancji w aplikacjach wysokoprądowych W połączeniu z PSM + bocznik HF w układzie pomiarowym impedancji

Broszury

LPA05 Brochure & Technical Specification PDF

Dokumentacja

LPA05 User Guide PDF

Opcje LPA05, Oprogramowanie i akcesoria

COMMS_ICON Wejściowe złącza elektryczne/ interfejsy wyjściowe:
  • Wejście: BNC
  • Wyjście: BNC, 4mm bezpieczne
PROBE_ICON Sondy pomiarowe i akcesoria:
  • TA107 - Wzmacniacz transimpedancyjny (do pomiaru wysokich impedancji)
  • HVx100 2500V - Sonda tłumiąca 2500V
CLAMP_ICON Przekładniki prądowe i akcesoria:
  • HF010m - Bocznik prądowy 10mΩ/20Arms, 1MHz
  • HF100m - Bocznik prądowy 100mΩ/6Arms, 1MHz
  • HF470m - Bocznik prądowy 470mΩ/3Arms, 1MHz
  • HF01A - Bocznik prądowy 1Ω/1Arms, 1MHz
CASES_ICON Walizki transportowe:
  • Lekka walizka transportowa – Czarna nylonowa obudowa, z wnęką na akcesoria, z uchwytem, na pasku
PC_ICON Oprogramowanie PC (bezpłatne):
  • PSMComm - Oprogramowanie komunikacyjne PSM na PC, baza danych, wykresy, wyświetlania danych w czasie rzeczywistym
  • PSMSoft - Labview współprac. z PSM, włącznie z symulacją Nyquist

Powiązane artykuły oraz noty aplikacyjne

Poniżej znajduje się lista artykułów oraz not aplikacyjnych związanych z zagadnieniem analizy impedancji:

APP022 - PSRR (testowaniewspółczynnika tłumienia wpływu zasilania) za pomocą PSM

APP020 - Analiza odpowiedzi częstotliwości wzmacniacza za pomocą PSM

APP016 - Testowanie filtrów sieciowych RFI za pomocą PSM

APP009 - Pomiar niskiego THD za pomocą PSM17xx

APP008 - Przewodnik N4L po pomiarach RLC za pomocą IAI

APP006 - Pomiar pojemności w warunkach wysokiego napięcie za pomocą analizatorów serii PSM

APP005 - Pomiar sygnałów podlegających wahaniom za pomocą PSM

APP004 - Testowanie komunikacji FSK przy użyciu PSM

APP003 - Użytkowanie PSM z transformatorami LVDT

APP002 - Testowanie stabilności pętli z PSM

APP001 - Testowanie transformatorów za pomocą PSM

LPA05 Pełna specyfikacja urządzenia

Specyfikacja pomiarowa


PrzyrządLPA05ALPA05B
Napięcie wyjściowe40V pk-pk (14Vrms) @ 1MHz

80V pk-pk (28Vrms) @ 250kHz
36V pk-pk (11Vrms) @ 1MHz

Maks. prąd wyjściowy AC3A rms

5A pk
5A rms

8A pk
Maks. prąd wyjściowy DC2A4A
Gniazda wej.Izolowane BNCIzolowane BNC
Impedancja wejściowa10kΩ10kΩ
Szczytowe napięcie wejściowe±4V±4V
Zakres wejściowy sygnału współbieżnego±40V±40V
Napięcie wejściowe (offsetu)5mV (max), 1mV (typ)5mV (max), 1mV (typ)
Sprzężenie wejściaAC, AC+DC, AC+(DC)AC, AC+DC, AC+(DC)
Filtr sprzęgający AC -3dB16Hz16Hz
Współczynnik wzmocnienia (dc)0.10.1
Filtr dolnoprzepustowy40dB / dekada40dB / dekada
Typ filtra dolnoprzepustowegoFaza liniowaFaza liniowa
Wzmocnieniex10x10
Szybkość narastania120V/μs120V/μs
Gniazda wyjścioweIzolowane BNC + 4mm bezpieczne gniazda bananoweIzolowane BNC + 4mm bezpieczne gniazda bananowe
Moc wyjściowa90VA90VA
Zakres temperatury pracy urządzenia0 - 40 ⁰C0 - 40 ⁰C
Wymiary30 x 15 x 25 cm30 x 15 x 25 cm
Waga8Kg (w przybliżeniu)8Kg (w przybliżeniu)
Zasilacz sieciowy90 - 265V 45 - 63Hz90 - 265V 45 - 63Hz
Pobór mocy150VA150VA
