LPA400 – Wzmacniacz laboratoryjny

Szerokopasmowy wzmacniacz napięcia do laboratoryjnych i przemysłowych środowisk

Wzmacniacze mocy LPA firmy N4L są niezawodnymi i wytrzymałymi urządzeniami i mogą być zastosowane w laboratoryjnych oraz przemysłowych środowiskach. Początkowo wzmacniacze serii LPA400 były zaprojektowane do wspólnej pracy z analizatorami odpowiedzi częstotliwościowej, chociaż mogą znaleźć swoje zastosowanie w dowolnym zagadnieniu, wymagającym wzmocnienie sygnału względem prądu lub napięcia. Wzmacniacze łączą dokładność DC z szeroką przepustowością, oferując dokładne odtworzenie złożonych kształtów sygnału, na przykład sygnału obciążenia – napędu o pojemnościowym, indukcyjnym lub rezystancyjnym charakterze. Gdy wzmacniacz funkcjonuje w trybie AC sprzężenia, DC-składowa sygnału może być całkiem wyeliminowana. Także wzmacniacz może funkcjonować w trybie AC+(DC). W celu obniżenia poziomu szumu wysokoczęstotliwościowego, pasmo wzmacniacza może być ograniczone za pomocą filtru dolnoprzepustowego (o fazie liniowej, drugiego rzędu).

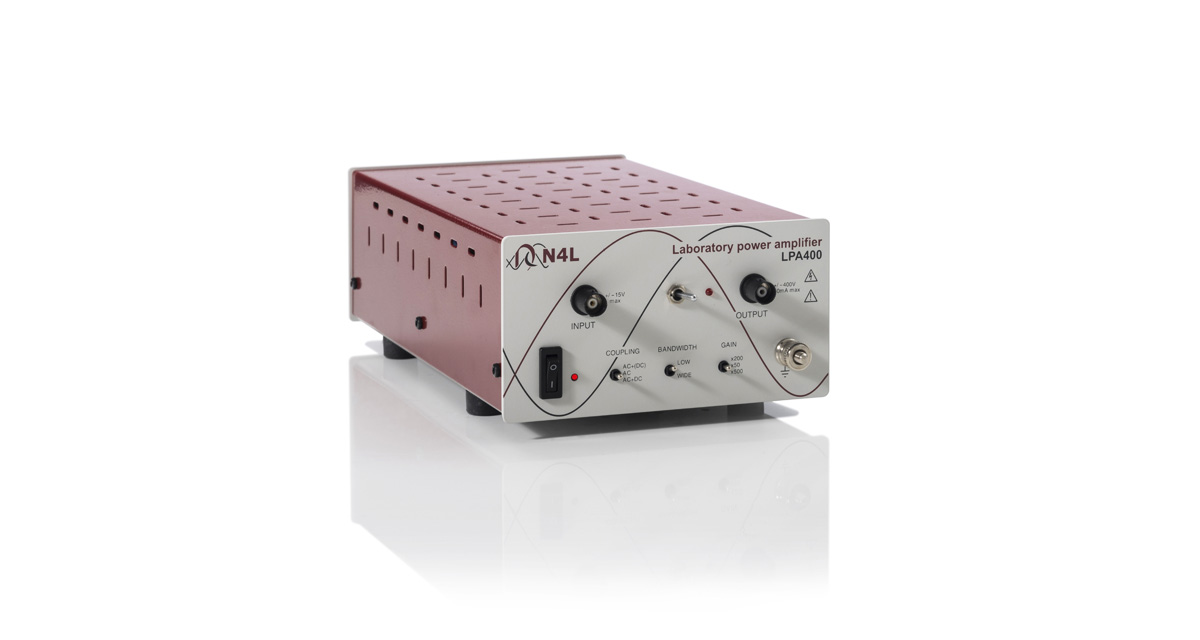

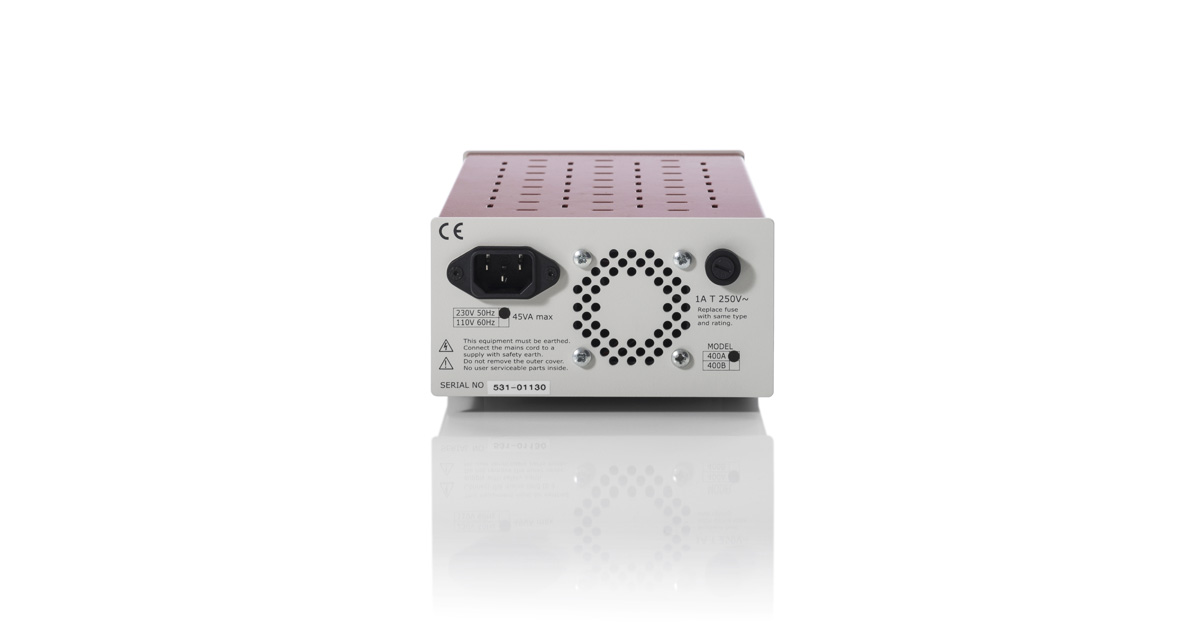

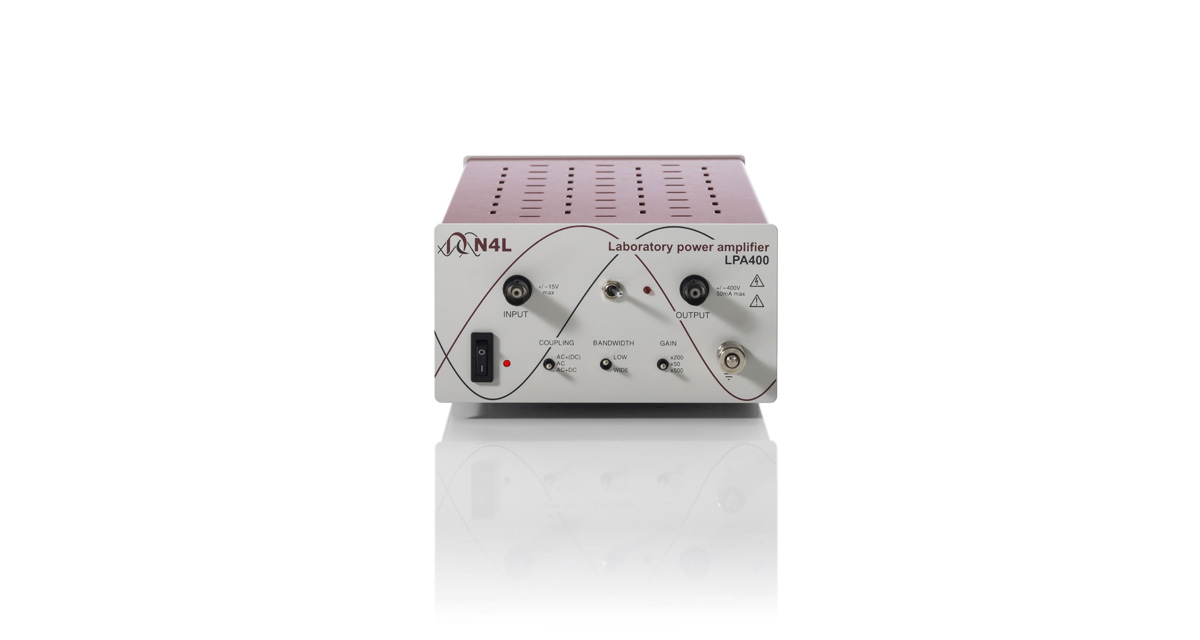

Zdjęcia wzmacniacza

Zalety i właściwości wzmacniacza LPA400

  • 400Vpk @ 50mApk od DC do 1MHz
  • Przełącznik do wyboru współczynnika wzmocnienia
  • Wysoka prędkość narastania napięcia wyjściowego
  • Sprzężenie: AC, AC+DC lub AC z częściowym tłumieniem DC
  • Stabilne charakterystyki przy dowolnym obciążeniu
  • Możliwość wyboru szerokości pasma

Broszury

LPA Brochure April 2019

Dokumentacja

LPA400.User Guide

LPA400: opcje, oprogramowanie i akcesoria

COMMS_ICON Elektryczne wejściowe/wyjściowe złącza:
  • Wejście: BNC
  • Wyjście: BNC
PROBE_ICON Czujniki i akcesoria do czujników:
  • TA107 - Wzmacniacz transimpedancyjny (do pomiaru wysokich impedancji)
  • HVx100 2500V - Czyjnik tłumiący
CLAMP_ICON Opcje do pomiaru prądu:
  • HF010m - Bocznik prądowy. 10mΩ/20Arms, przepustowość 1 MHz
  • HF100m - Bocznik prądowy. 100mΩ/6Arms, przepustowość 1 MHz
  • HF470m - Bocznik prądowy. 470mΩ/3Arms, przepustowość 1 MHz
  • HF01A - Bocznik prądowy. 1Ω/1Arms, przepustowość 1 MHz
CASES_ICON Walizki transportowe:
  • Soft Carry Case - Czarna nylonowa obudowa do transportowania z przedziałem na akcesoria, paskiem i uchwytem
PC_ICON Oprogramowanie (bezpłatne):
  • PSMComm - Oprogramowanie do tworzenia baz danych, wyświetlania wykresów, danych w czasie rzeczywistym
  • PSMSoft - Oprogramowanie LabView do sterowania, zapisywania i drukowania wyników pomiarowych, włącznie z symulacją Nyquist

Przykłady zastosowań, artykułów i publikacji

Poniżej znajduje się lista artykułów dotyczących zagadnień analizy odpowiedzi częstotliwościowej

APP022 - Pomiar współczynnika PSRR

APP020 - Analiza odpowiedzi częstotliwościowej wzmacniaczy

APP016 - Badanie liniowych RFI filtrów

APP009 - Pomiar małych wartości współczynnika zakłóceń harmonicznych THD za pomocą analizatorów PSM17xx

APP008 - Pomiar parametrów LCR

APP006 - Wysokonapięciowy pomiar pojemności

APP005 - Pomiar parametrów wahających się sygnałów

APP004 - Badanie systemów z FSK

APP003 - Badanie transformatorów LVDT

APP002 - Badanie stabilności pętli sprzężenia zwrotnego

APP001 - Badanie transformatorów komunikacyjnych

Parametry techniczne analizatora LPA400

Parametr


Model wzmacniaczaLPA400ALPA400B
Typ złącza wejściowegoIzolowany BNCIzolowany BNC
Impedancja wejściowa10kΩ10kΩ
Szczytowe napięcie wejściowe±8V±3.6V
Zakres wspólnych napięc wejściowych (Common-Mode)±40V±40V
Napięcie odstępu wejściowe (offset)5mV (maks.), 1.5mV (typowe)5mV (maks.), 1.5mV (typowe)
Sprzężenie wejścioweAC, AC+DC, AC+(DC)AC, AC+DC, AC+(DC)
Filtr -3dB przy AC sprzężeniu16Hz16Hz
Współczynnik wzmocnienia w trybie "(DC)"0.1V0.1V
Pasmo częstotliwości wzmocnienia100kHz @ 800Vpk-pk, 1MHz @ 80Vpk-pk200kHz @ 360Vpk-pk, 1MHz @ 80Vpk-pk
Dolne pasmo -3dB80kHz80kHz
Filtr dolnoprzepustowy40dB / dekada40dB / dekada
Typ filtru dolnoprzepustowegoZ fazą liniowąZ fazą liniową
Wzmocnieniex50, x200, x500x50, x200, x500
Dokładność wzmocnienia niskich częstotliwości0.1%0.1%
Typ złącza wyjściowegoIzolowany BNCIzolowany BNC
Ciągły prąd wyjściowy0.05Arms0.1Arms
Szczytowy prąd wyjściowy0.075Apk0.15Apk
Szczytowe napięcie wyjściowe±400V±180V
Prędkość narastania napięcia wyjściowego500V/μs500V/μs
Temperatura eksploatacji0 - 40 ⁰C0 - 40 ⁰C
Wymiary8.5 x 15 x 25 cm8.5 x 15 x 25 cm
Waga2.5kg2.5kg
Zasilanie230V ±10%, 50Hz230V ±10%, 50Hz
Zużycie mocy45VA (maks.)45VA (maks.)
