WIELOFUNKCYJNE URZADZENIA POMIAROWE

SLM3505 – Selektywny miernik poziomu

Przenośny selektywny miernik poziomu z wbudowanym generatorem sygnałowym

Przenośny przyrząd do badania paramterów linii komunikacyjnych wyposażony w kolorowy wyświetlacz i interfejs USB do transferu danych pomiarowych. Model SLM3505 posiada dodatkowe tryby pomiarowe: VSWR, tryb oscyloskopu, tryb LCR (pomiar impedancji).

SLM 3505 zaprojektowano jako samodzielny przyrząd pomiarowy dla inżyniera utrzymania systemów zabezpieczających sieci energoelektrycznych oraz technika odpowiedzialnego za utrzymanie sieci zasilających, audio i systemów komunikacyjnych FSK. Ten wszechstronny instrument zawiera w sobie funkcjonalność czterech innych przyrządów o podobnym zastosowania, koszt przyrządu jest marginalny a jego lekka waga pozwala na wygodną pracę w terenie. Poza tym przyrząd nie wymaga zewnętrznego generatora sygnału, SLM3505 posiada zintegrowany generator sygnałowy na tej samej płycie chassis co selektywny miernik poziomu.

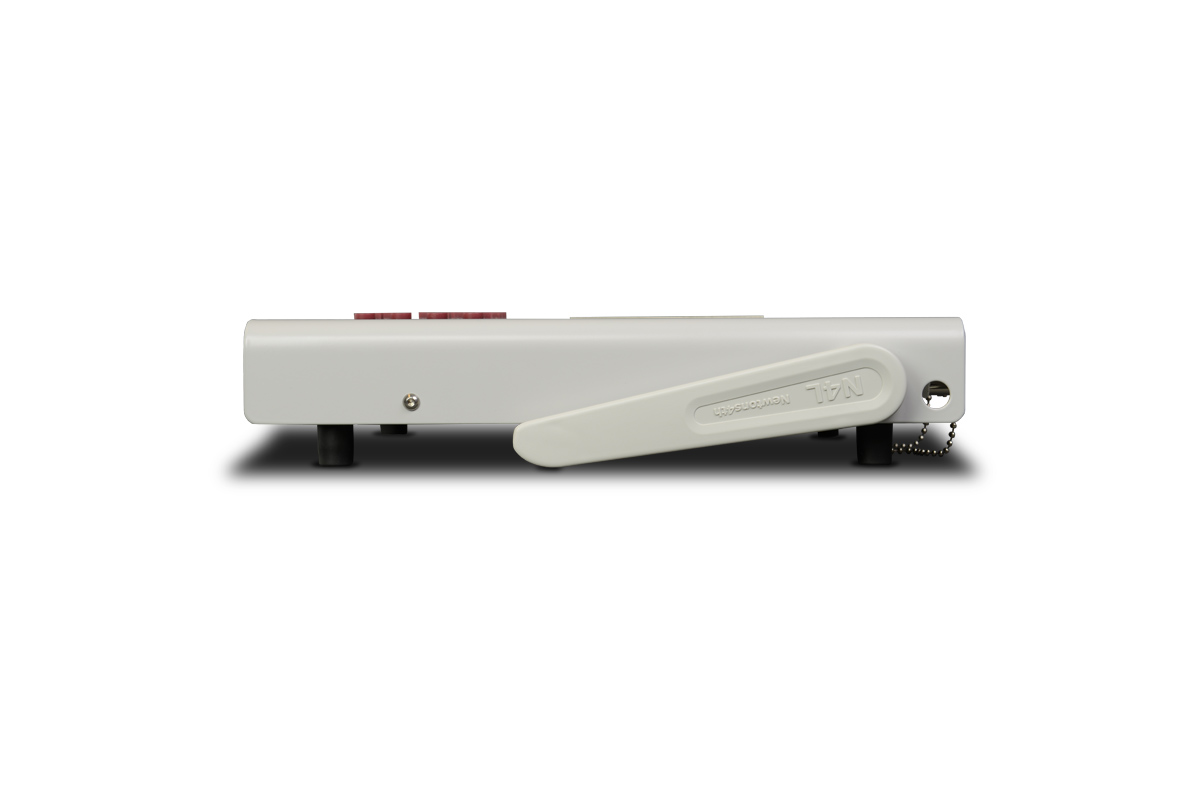

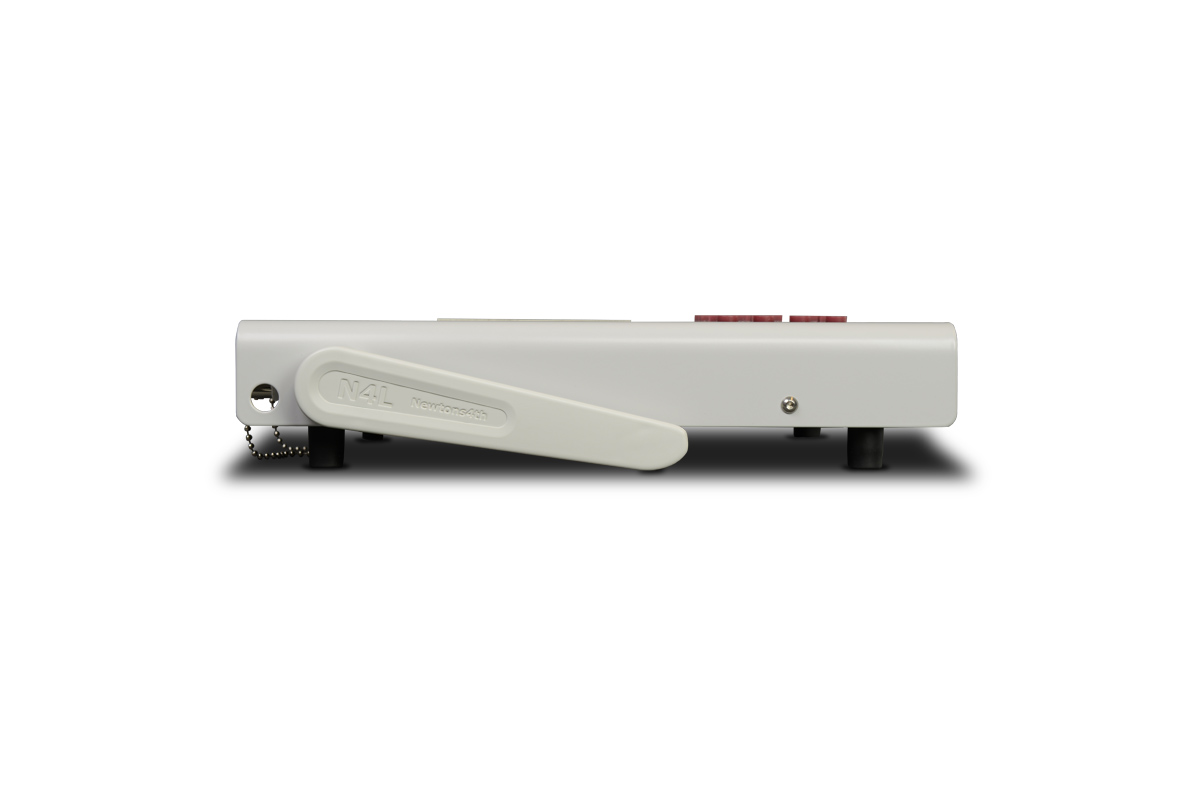

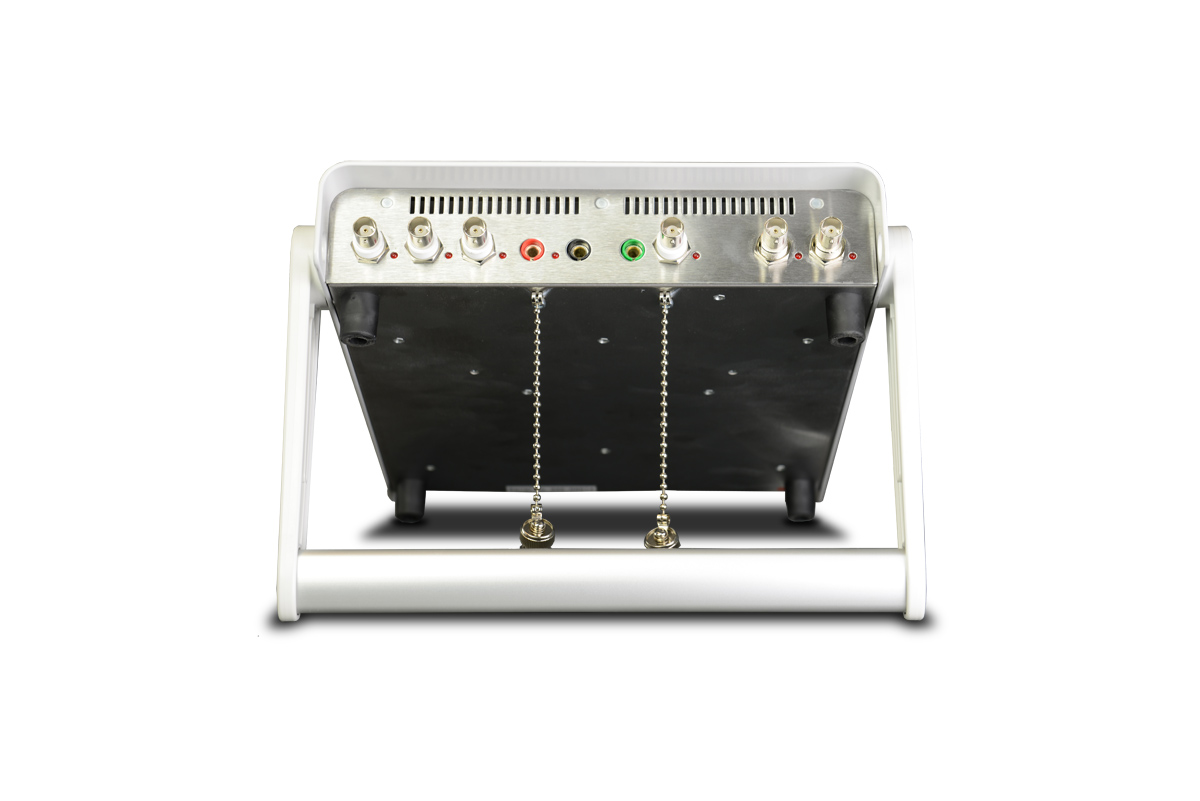

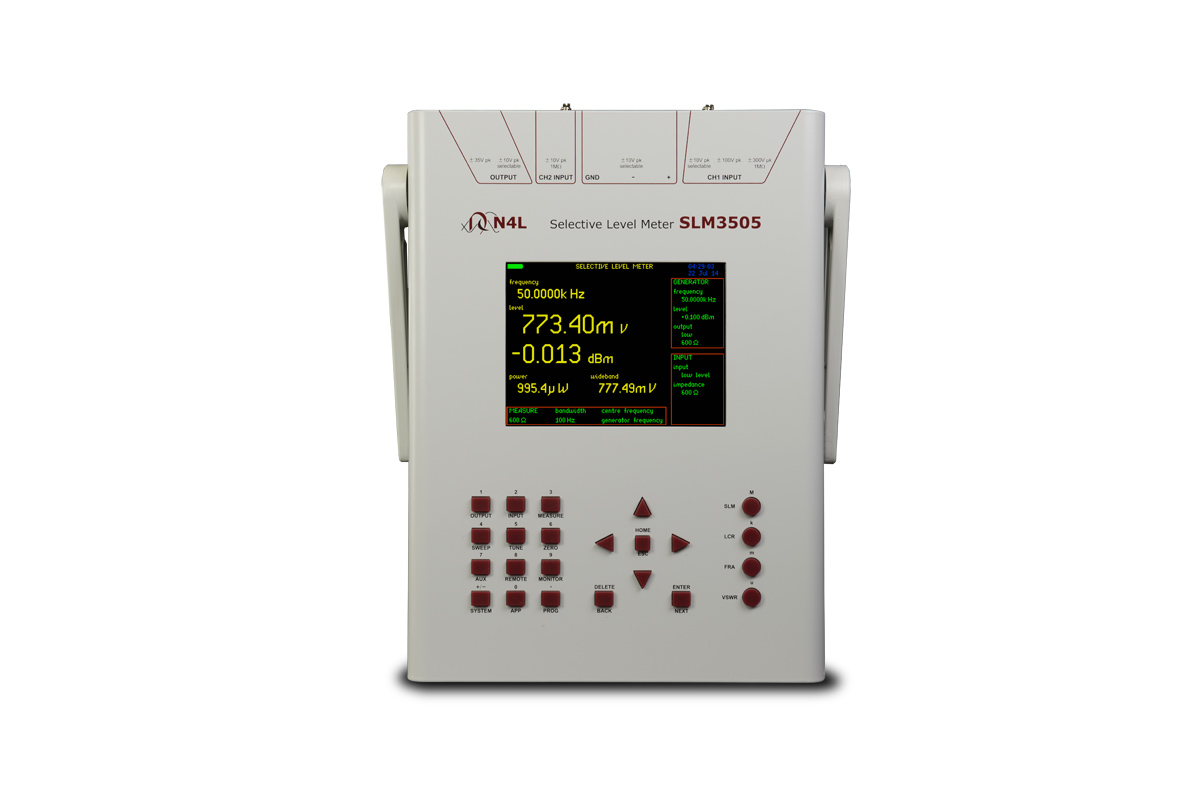

Ilustracje produktów:

Funkcje i korzyści

Zakres częstotliwości 5Hz – 5MHz Wejścia do 300 Vpk
Generator sygnałowy (poziom niski/wysoki) Tryb podwójnej częstotliwości (dual frequency)
Analizator impedancji Miernik VSWR
Tryb oscyloskopu Line trap/tuner test
Zasilacz / 12V DC / wbudowany akumulator W zestawie walizka transportowa z wytrzymałego materiału

Broszury

SLM3505 Brochure & Technical Specification PDF, 360Kb

Dokumentacja

SLM3505 User Manual v2_66 PDF, 2.48MB
SLM3505 Comms Manual v2_66 PDF, 594kB

Opcje SLM3505, Oprogramowanie i akcesoria

COMMS_ICON Interfejsy komunikacyjne:
  • Standardowe: Złącza komunikacyjne RS232, LAN, USB
PROBE_ICON Sondy pomiarowe i akcesoria:
  • Zestaw przewodów SLM - 2x BNC – złącze krokodylkowe 2m, 2x BNC – złącze pin Tip 2m, 2x BNC – BNC 2m, 3x 4mm – złącze pin Tip 2m, 3x 4mm – złącze krokodylkowe 2m
INJ_TRANSFORMER_ICON Opcje sprzęgacze kierunkowe:
EXTENSION_ICON Opcje akcesoriów do portów:
  • Konwerter USB na port szeregowy 9 Pin RS232
CASES_ICON Walizki transportowe:
CALIBRATION_ICON Świadectwo wzorcowania i dokumentacja (dla każdego nowego urządzenia świadectwo wzorcowania UKAS ISO17025 w cenie zakupu):
PC_ICON Oprogramowanie PC (bezpłatne):
  • CommView 2 Scripting Software - Oprogramowanie do pisania skryptów dla SLM3505

Powiązane artykuły oraz noty aplikacyjne

Poniżej znajduje się lista artykułów N4L związanych z zagadnieniem PLCC (Power Line Carrier Communications)

APP004 – Testowanie Komunikacji FSK (Frequency-Shift Keying)

SLM3505 Pełna specyfikacja urządzenia

Parametry

Selektywny miernik poziomu
Zakres częstotliwości5Hz do 5MHz
Dokładność częstotliwości±0.03% w całym zakresie temperatur
Dokładność amplitudy< 1KHz: 0.05% zakres + 0.05% odczytu + 50μV

< 10KHz: 0.05% zakres + 0.05% odczytu + 0.01%/kHz +50μV

< 5MHz: 0.05% zakres + 0.25% odczytu + 0.001%/kHz +50μV
Wejścia (niesymetryczne)Różnicowe izolowane & izolowane BNC
Ustawienia Szerokośći pasma3, 25, 100, 360, 400, 1.95k, 3.1k HZ & Szerokopasmowy
Wejście wysokiego napięcia
Wejście Max±300V szczyt
Impedancja wejściowa1MΩ±5% // 30pF
75Ω Wejście
Wejście Max10W (28Vrms)
Impedancja wejściowa75Ω±1% // 30pF
Wejście niskiego poziomu
Wejście Max±10V szczyt
Impedancja wejściowa75Ω±1% // 30pF
120Ω±1% // 30pF
150Ω±1% // 30pF
600Ω±1% // 30pF
1MΩ±1% // 30pF
Wejście Symetryczne
Wejście Max±10V szczyt
Impedancja wejściowa75Ω±1% // 30pF
120Ω±1% // 30pF
150Ω±1% // 30pF
600Ω±1% // 30pF
1MΩ±1% // 30pF
Typ wejściaRóżnicowy
Połączenie wejściaZłącza 3 x 4mm: dodatnia, ujemna i uziemienia
Generator sygnału
TypBezpośrednia synteza cyfrowa (DDS), częstotliwość pojedyncza lub przemiatanie
Kształt faliSinusoida, kwadratowa, trójkątna, piła, biały szum
Dokładność częstotliwościStabilność częstotliwości 5ppm w zakresie temperaturowym
Dokładność magnitudy±1%±1%/MHz (wejście niskiego poziomu)

±2.5%±1%/MHz (wejście wysokiego poziomu)
Wyjście wysokiego poziomu
Zakres częstotliwości5Hz do 5MHz
Poziom wyjściowy2W przy 75Ω (10V rms)
Impedancja wyjściowa75Ω±2%
Wyjście niskiego poziomu
Zakres częstotliwości5Hz do 5MHz
Poziom wyjściowy5Vrms przy wysokiej impedancji
Impedancja wyjściowa75Ω±2% +22dBm
120Ω±2% +20dBm
150Ω±2% +19dBm
600Ω±2% +15dBm
Timer opóźnienia przesunięcia częstotliwości0 do 1s (krok 1ms)
Analizator impedancji
Zakres impedancji100mΩ do 100kΩ
Dokładność< 10KHz: 1% odczytu

< 1MHz: 1% odczytu + 0.005%/KHz +50μV

< 5MHz: 5% odczytu + 0.002%/KHz +50μV
CechyPomiary LCR (Indukcyjnośc, pojemnośc, rezystancja,tan delta, QF)
Kompensacja przewodów (Funkcja zerowania przewódu)
Wykreślanie krzywej „Częstotliwość – Impedancja”
Oscyloskop
Częstotliwość próbkowania5M próbek/s
Podstawa czasu5μs/div do 5s/div
WyzwalanieAuto, normalny lub pojedyńczy
PretriggerŻaden, 25%, 50%, 75%
Zakresy wejścioweJako selektywny miernik poziomu
Drugie wejście±10V szczyt, 1MΩ ±5% // 30pF
Miernik VSWR
Dokładność1% odczytu do 1 MHz.
5% odczytu powyżej 1 MHz do 5 MHz dla pomiarów mocy
(do przodu i odbicie) na VSWR = 3
CechyForward Power, Reflected Power, % Reflected Power, & Frequency
zmierzone wartości są widoczne na jednym ekranie
Analizatory odpowiedzi częstotliwościowej
Zakres częstotliwości5Hz do 5MHz
Dokładnośc wzmocnienia0.02dB < 1KHz

0.05dB < 10KHz

0.1dB + 0.001dB/KHz
Dokładność fazy0.02⁰ < 10KHz

0.02⁰ + 0.003⁰ / KHz
Ogólne
Krok dostrajania przemiataniaDo 2000 we wszystkich funkcjach przemiatania
Konfiguracja i przechowywania danychMożna przechowywać do 1000 konfiguracji analizatora, odczyty i wyników przemiatania
InterfejsyUSB, RS232, LAN
Zegar czasu rzeczywistegoGodzina i data pieczęć do przechowywanych danych
Przechowywanie danychWewnętrzne Flash 1GB, zewnętrzne port USB
Typ wyświetlacza5,7" 1/4VGA kolorowy, bardzo wysokiej jasności, podświetlany
Rozdzielczość wyświetlacza6 cyfr częstotliwość, 5 cyfr napięcie, 4 cyfry dBm
Wymiary305 x 230 x 45 mm
Zasilanie9-18V @ 3A, zasilacz AC lub 12V dc samochodowy lub baterie zewnętrzne
Typ i czas pracy akumulatora10 x AA NiMH, do około 2 godzin
Zakres temperatury-5 do +50⁰ C
