WIELOFUNKCYJNE URZADZENIA POMIAROWE

Akcesoria do analizatorów mocy

Wiedząc, że w wielu przypadkach sygnały pomiarowe znajdują się poza zakresem pomiaru tłumików wewnętrznych / boczników prądowych analizatorów mocy, firma N4L zapewnia rozwiązanie w postaci przetworników zewnętrznych. W naszym asortymencie znajdują się akcesoria do analizatorów mocy, w tym zarówno przetworniki napięcia i prądu, jak i akcesoria do integracji urządzeń, które dzieli porażenie wielu linii kablowej do rozwiązywania problemów (Breakout boxes).

Pomiary Prądu

 N4L Boczniki prądowe serii HF
HF100 + HF200 + HF500 High Frequency Resistive Current Shunts

Oporowe boczniki prądowe N4L zapewniają szeroki zakres opcji pomiaru prądu – od 1Arms (HF01A) do 500Arms (HF500). HF01A zapewnia dokładny pomiar prądu już od 500uA RMS.


Model  Zakres prądu
HF01A  100uA → 1Arms
HF003  200uA → 3Arms
HF006  1mArms → 6Arms
HF020  10mArms → 20Arms
HF100  100mA → 100Arms
HF200  200mA → 200Arms
HF500  500mA → 500Arms
Specyfikacja techniczna
HF Shunts – PPA



 N4L Cewki rogowskiego serii WR
WR5000 Rogowski Current Transducer

N4L oferuje wysokiej częstotliwości przetworniki Rogowskiego, które zapewniają pomiar prądu od 1A do 30 000A w zależności od wybranego modelu. Dwoma standardowymi modelami w naszej ofercie są przetworniki do pomiarów dynamicznych 1A → 5,000A (WR5000) i 2A → 10,000A (WR10000).


Model Zakres prądu
WR5000 1A → 5,000A
WR10000 2A → 10,000A
Specyfikacja techniczna
WR5000 Rogowski
WR10000 Rogowski





Inne modele dostępne na życzenie

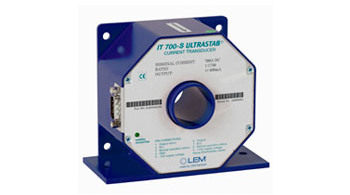

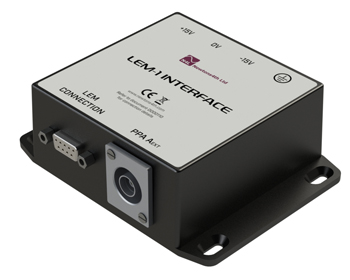

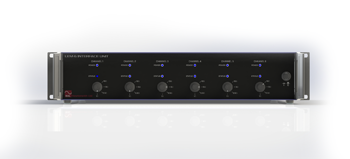

 Wysokiej dokładności przetworniki prądu Zero Flux firmy LEM

N4L oferuje gamę przetworników pomiarowych prądu Zero flux firmy LEM. Czujniki oparte na technice pomiarowej zerowego strumienia (Zero flux) zapewniają wysoką dokładność pomiaru prądu do 1000 Apk.


Model  Zakres prądu
IT60-S  → 60Adc / pk        42Arms
IT200-S  → 200Adc / pk    141Arms
IT400-S  → 400Adc / pk    282Arms
IT700-S  → 700Adc / pk    495Arms
IT1000-S  → 1000Adc / pk  707Arms
ITN600-S  → 600Adc / pk    424Arms
ITN900-S  → 900Adc / pk    636Arms
ITN1000-S  → 1000Adc / pk  707Arms
Specyfikacja techniczna
LEM – IT 60-S
LEM – IT 200-S
LEM – IT 400-S
LEM – IT 700-S
LEM – IT 1000-S
LEM – ITN 600-S
LEM – ITN 900-S
LEM – ITN 1000-S



Urządzenia działają jak przetworniki prądu wyjściowego, na życzenie dostępne są przetworniki napięcia wyjściowego

 Wysokiej dokładności przetworniki prądu Zero Flux firmy Danisense
danisense_DS200_

N4L oferuje gamę przetworników pomiarowych prądu Zero flux firmy Danisense. Czujniki oparte na technice pomiarowej zerowego strumienia (Zero flux) zapewniają wysoką dokładność pomiaru prądu do 2.000Arms


Model Zakres prądu
DS200 → 200Aср-кв.
DS600 → 600Aср-кв.
DS2000 → 2000Aср-кв.
DSSIU-4 4 Channel Interface Unit
Specyfikacja techniczna
Danisense DS200
Danisense DS600
Danisense DS2000
Danisense DSSIU-4



Urządzenia działają jak przetworniki prądu wyjściowego, na życzenie są dostępne przetworniki napięcia wyjściowego

 Mierniki cęgowe AC/DC



AC+DC Current Clamp for Power Analysis

Oferowana przez nas gama mierników cęgowych AC/DC umożliwia pomiar natężenia prądu do 5.000A (P50-3C) z górnym pasmem 5 kHz (SC3C). Mierniki cęgowe zapewniają wygodny pomiar w sytuacjach, w których komponent sygnału DC jest szczególnie ważny. Są idealnie dostosowane np. do pomiarów na szynach DC w przetwornicach.


Model Zakres prądu
SC-2C-100 1 → 100A
SC-3C-1000 1 → 1,000A
P20-3C-2000 40 → 1,000/2,000A
P40-3C-4000 40 → 2,000/4,000A
P50-3C-5000 50 → 2,000/5,000A
Specyfikacja techniczna
SC 2C 100A – 1V
SC 3C 1000A – 1V
P20 3C 2000A – 2V
P40 3C 4000A – 2V
P50 3C 5000A – 2V

Inne modele dostępne na życzenie

 Mierniki cęgowe AC





AC Current Clamp 1000Arms 15kHz Bandwidth





Gama oferowanych przez nas mierników cęgowych AC zapewnia pomiar natężenia prądu do 3.000A (P32-UE) z górnym pasmem 15 kHz (SM-UB). Mierniki cęgowe zapewniają dokładny pomiar sygnału AC w szerokim paśmie. Typowe zastosowania to pomiar mocy wyjściowej przetwornicy PWM, testowanie strat w transformatorach oraz szereg innych zastosowań AC. Mierniki cechują się płaską charakterystyką częstotliwościową szerokiego pasma poza określonym zakresem częstotliwości. Jest to idealne rozwiązanie w sytuacjach, kiedy kosztom i wygodzie musi towarzyszyć wystarczająca dokładność.


 Model  Zakres prądu
 M3-UB-50  100mA → 50A
 M3-U-100  1 → 100A
 S-UE-200  1 → 200A
 S-UE-250  1 → 250/500/1000A
 US-UE-1000  1 → 1,000A
 SM-UE-1000  0.5 → 1,000A
 SM-UB-1000  0.5 → 1,000A
 P32-UE-1000  5 → 1,000A
 P32-UE-3000  5 → 3,000A
Specyfikacja techniczna
M3 UB 50 – 1V
M3 U 100 – 1V
S UE 200 – 1V
S UE 250 500 1000 – 1V
US UE 1000 – 1V
SM UE 1000 – 1V
SM UB 1000 – 1V
P32 UE 1000 – 1V
P32 UE 3000 – 1V

Inne modele dostępne na życzenie

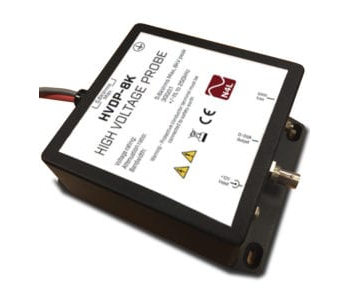

Pomiar napięcia

 Sonda wysokonapięciowa TT-HV-250 (2,5kVpk)
TT-HV-250 Power Analyzer Probe

Chociaż analizatory mocy N4L charakteryzują się napięciem wejściowym 3000Vpk (PPA4500 i PPA5500) i 2500Vpk (PPA500 i PPA1500), szczególnie ważną cechą wszyst napięcia jak i prądu. Dzięki temu możliwe jest zmierzenie 6 sygnakich analizatorów mocy N4L są wejścia 3Vpk BNC znajdujące się zarówno na kanalełów wysokiego napięcia (z tłumikami na wejściach zewnętrznych) na urządzeniu 3-fazowym, w tym przypadku trzy zewnętrzne wejścia kanału prądu mogą być używane do pomiaru napięcia za pomocą tłumika wejściowego, takiego jak TT-HV250.


Zakres napięcia Przekładnia Szerokośc pasma
2.5kVpk 100:1 300MHz
Specyfikacja techniczna
Sonda wysokonapięciowa N4L 2.5KV x100



Inne modele dostępne na życzenie

 Sonda wysokonapięciowa TT-HVP-15HF (15kVpk, 10kVrms)
TT HVP 15HF Power Analyzer Probe 15kV

Sonda wysokonapięciowa TTV-HVP-15HF umożliwia podłączenie każdego oferowanego przez nas analizatora mocy do sygnałów do 15 kV, co jest szczególnie przydatne podczas pomiaru napięcia linii elektroenergetycznych. Sonda wysokonapięciowa jest połączona z analizatorem mocy złączem BNC i uaktywniana w menu ZAKRES (RANGE) analizatora mocy.


Zakres napięcia Przekładnia Szerokośc pasma
15kVpk, 10kVrms 1000:1 50MHz
Specyfikacja techniczna
Sonda wysokonapięciowa N4L 15KV x1000



Inne modele dostępne na życzenie

 Sonda ultra niskiej pojemności elektrycznej (1kVrms) ULCP
ULCP ULtra Low Capacitance Probe

Sonda ultra niskiej pojemności elektrycznej jest przeznaczona do pomiaru napięcia urządzeń, które są szczególnie wrażliwe na obciążenia pojemnościowe. Jest to szczególnie użyteczne przy pomiarze początkowych wartości stateczników o niskim poborze mocy. W sondzie o ultra niskiej pojemności elektrycznej zastosowano wejście różnicowe o pojemności doziemnej 1pF.


Zakres napięcia Przekładnia Szerokośc pasma Specyfikacja techniczna
3kVpk, 10kVrms 1000:1 2MHz ULCP






Inne modele dostępne na życzenie



 Dodatkowy zestaw przewodów pomiarowych dla N4L PPA (dołączane w standardzie do każdego urządzenia)
Voltage and Current Connection Lead set for Power Analyzers

Dla wygody użytkownika wszystkie analizatory mocy N4L są dostarczane wraz w niezbędnymi przewodami przyłączeniowymi. W przypadku zaginięcia / uszkodzenia dołączonych przewodów istnieje możliwość zamówienia nowych.


Model Długość Zakres prądu (Jeśli używany do pomiaru prądu)
LS-20 1.5m 20A
LS-36 1.5m 36A







Inne modele dostępne na życzenie

Interfejsy dla testowanych urządzeń

 Jednofazowy uniwersalny 10Arms Breakout Box
Single Phase Voltage and Current Breakout Box

Jest to wygodne rozwiązanie do pomiaru mocy jednofazowej urządzeń domowych. Posiada zgodne z normami bezpieczeństwa CE, uniwersalne gniazdo do podłączenia różnego rodzaju wtyczek. Złącze 4mm gwarantuje płynne połączenie z każdym analizatorem mocy N4L.


Zakres prądu Zakres napięcia Breakout złącza
10Arms 265Vrms 4mm Safety







Zestaw do montażu w szafie typu rack szerokość 19″

 Zestaw do montażu w szafie typu rack PPA5/15xx



power analyzer 19 inch rack mount kit



Analizatory mocy PPA500 i PPA1500 przy swoich niewielkich wymiarach (wysokość zaledwie 2U) zapewniają wyjątkową dokładność. Zestaw do montażu modeli PPA500 / PPA1500 w szafie typu rack zapewnia możliwość wykonywania pomiaru mocy 6 faz z dokładnością do 0,1%, zajmując wysokość zaledwie 2U w dowolnej szafie typu rack. Taki poziom dokładności jest ewenementem wśród analizatorów o tak niewielkich wymiarach.*


Wysokość Zgodność
2U EIA Standard
Specyfikacja techniczna
PPA 15xx Rack Mounting Kit

*according to N4L market research July 2014



 Zestaw do montażu w szafie typu rack PPA45/55xx
Power Analyzer 19in Rack Mounting Brackets

Zestaw do montażu modeli PPA4500 / 5500 w szafie typu rack składa się z dwóch wsporników montażowych (szerokość 19″), zapewniając łatwą integrację w każdym standardowym systemie EIA rack 19″. Wsporniki są zamocowywane do analizatora mocy po usunięciu dwóch uchwytów umieszczonych po jego bokach.


Wysokość Zgodność
4U EIA Standard



Tłumiki

 Tłumiki Serii ATT
N4L ATT20 20:1 Attenuator

Tłumiki napięcia BNC-BNC ATT10, ATT20 i ATT1000 przeznaczone są do wejść PPA Vext i Aext. Zapewniają wysokiej dokładności wzmocnienie w szerokim pasmie. Stosowane są w urządzeniach, w których wyjście tłumika napięcia (takiego jak TT-HV250) znajduje się powyżej zakresu 3Vpk wejścia zewnętrznego kanału napięcia.


Model Osłabienie Szerokośc pasma Maksymalne napięcie wejściowe
ATT10 10:1 DC-2MHz 30Vpk
ATT20 20:1 DC-2MHz 60Vpk
ATT1000 1000:1 DC-10kHz 1000Vrms
Specyfikacja techniczna
ATT10
ATT20



 Izolacja wejść prędkości i siły obrotowej
DC_Isolator

Wejścia prędkości i siły obrotowej są funkcjami standardowymi w wyposażeniu modeli PPA4500 / 5500. Oba wejścia są uziemione – w przypadkach, gdy uziemienie stanowi problem izolacja wejść jest wymagana.


Max. wejście Osłabienie Szerokośc pasma
10В 1:1 50kHz(3dB)



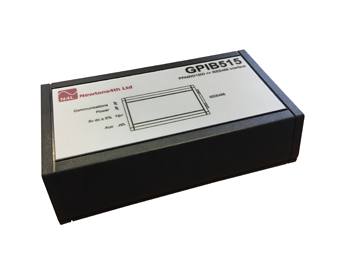

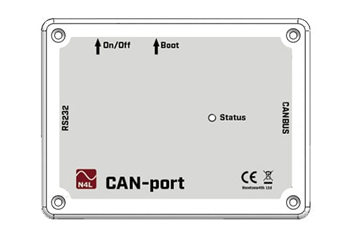

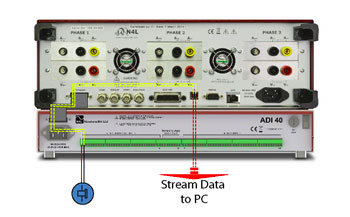

Akcesoria dla portów rozszerzeń

 Wyłącznik rozruchowy do regulacji faz
PCIS Phase Controlled Inrush Switch

Wyłącznik rozruchowy do regulacji faz zapewnia możliwość programowania kąta fazowego mocy wejściowej, np. do testowania urządzeń. Możliwe jest zaprogramowanie kątów 0º, 45º, 90º, 135º, 180º, 225º, 270º i 315º. Funkcja ta jest szczególnie użyteczna przy testowaniu prądu rozruchu urządzenia, indukcyjnego lub pojemnościowego, umożliwiając zastosowanie najmniej korzystnych kątów fazowych w testowanym urządzeniu.


Max. napięcie Max. prąd Podłączenie V/I
240Vrms 10Arms(300Apk) złącza bezpieczne 4mm
Specyfikacja techniczna
PCIS





Walizki transportowe

 PPA500/PPA1500 – walizka transportowa
N4L Power Analyzer Flight Case

Solidna, a jednocześnie lekka, aluminiowa walizka transportowa umożliwia przewożenie analizatora mocy pociągiem czy samolotem. Aluminiowa konstrukcja gwarantuje ochronę, a pianka poliuretanowa CNC zapobiega przemieszczaniu się transportowanego urządzenia.


Materiał
Aluminium
