Systemy testowe EMC zg. z IEC61000 – z akredytacją ISO17025

Systemy testowe EMC zgodne ze standardami IEC61000-3-2/-3-3/-3-11/-3-12/-4-11/-4-13/-4-17/-4-29 i innymi

Systemy testowe EMC od firmy N4L stanowią pełnowartościowe rozwiązanie do badania odporności. Kombinacja źródła mocy AC+DC serii N4A, analizatora migotań / harmonicznych PPA55x1, sieci impedancyjnej serii IMP oraz oprogramowania IECSoft z intuicyjnym interfejsem zapewnia proste, wygodne i zgodne z bieżącymi standardami EMC rozwiązanie.

Firma N4L jest jedynym w świecie* producentem, posiadającym własne laboratorium badawcze akredytowany zgodnie ze standardem ISO17025 i oferującym pełną zgodność ze standardami IEC61000-3-2, IEC61000-3-3, IEC61000-4-7 oraz IEC61000-4-15. Wzorcowanie i identyfikowalność (traceability) są nieodłącznymi częściami każdego EMC rozwiązania, pełność którego gwarantowana jest przez UKAS akredytowane laboratorium firmy N4L. Oddzielnie godna uwagi jest procedura wzorcowania firmy N4L zgodnie z IEC61000-4-15, która w pełni obejmuje protokół badań wymieniony w załączniku “C” wspomnianego standardu, ponieważ zwykłą praktyką jest pominięcie poszczególnych flicker-parametrów (jak d-parametry, na przykład) z powodu trudności zapewnienia identyfikowalności podobnych pomiarów. Wszystkie badania, wymienione w załączniku “C” są włączone do zakresu akredytacji oraz procedur wzorcowania firmy N4L.

Oprogramowanie IECSoft stanowi łączący komponent, gdyż zapewnia integrację sprzętu pomiarowego w celu utworzenia jednolitego systemu oraz prezentacji danych pomiarowych w sposób przejrzysty i czytelny. Jako przykład wygody oprogramowania IECSoft, użytkownik systemu może wysyłać pełne dane pomiarów / badań do swych kolegów lub klientów, przy czym istnieje możliwość wykorzystania funkcji powtórnego odtworzenia (replay) badania harmonicznych i migotań, co pozwala nie tylko na wizualizację wyników końcowych w postaci raportu ale też na przegląd zachowania urządzenia testowanego (DUT) w trakcie badań, tj. w dynamice. Na przykład, jeżeli w raporcie zgodnym z IEC61000-3-2, badane urządzenie nie odpowiada wymaganiom standardu co do 5-tej harmonicznej, to za pomocą IECSoft istnieje możliwość odtworzenia dynamiki zmiany 5-tej harmonicznej w zakresie całego badania, znacznie oszczędzając czas inżyniera-projektanta przy wyszukiwaniu problemu. Wcześniej EMC systemy oferowały wynik końcowy, statyczny, w postaci raportu. Z oprogramowaniem IECSoft podobnych ograniczeń więcej już nie istnieje.

Zdjęcia systemu

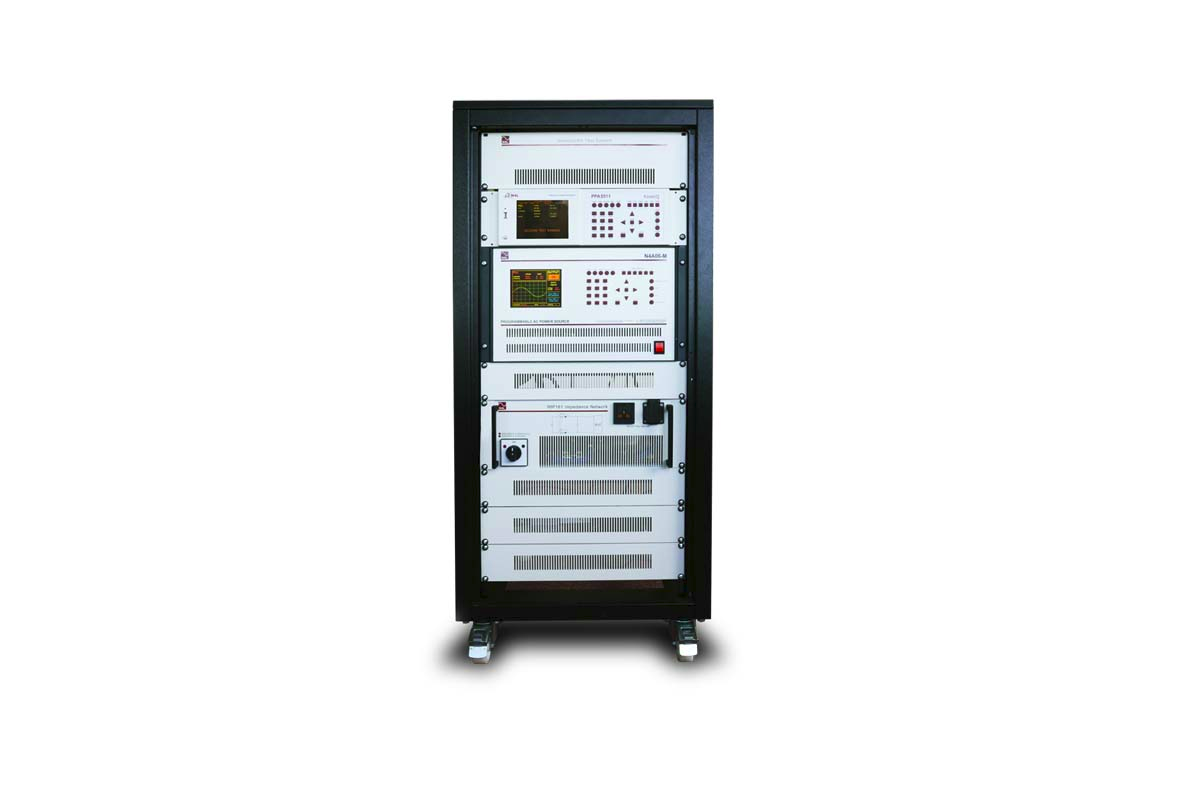

: 6kVA 1-fazowy system EMC zgodny z IEC61000

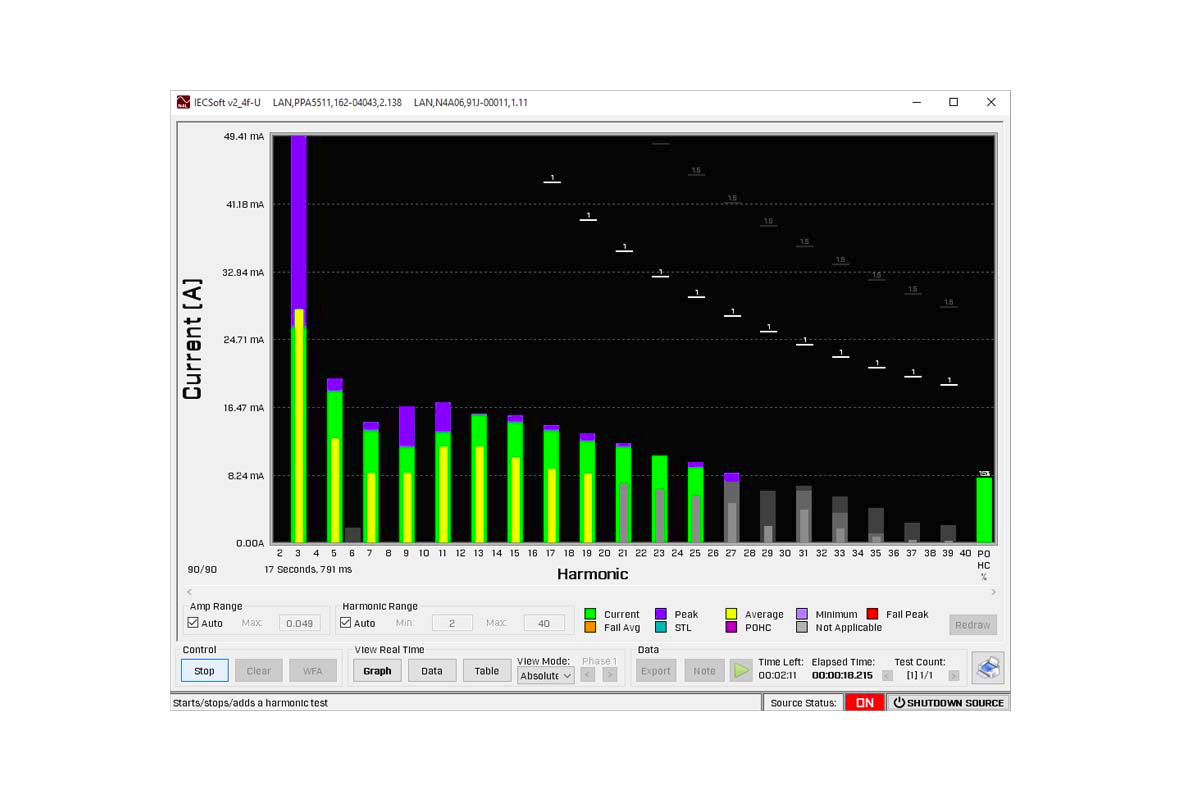

: Wykres harmonicznych zgodny z IEC61000-3-2, absolutne limity

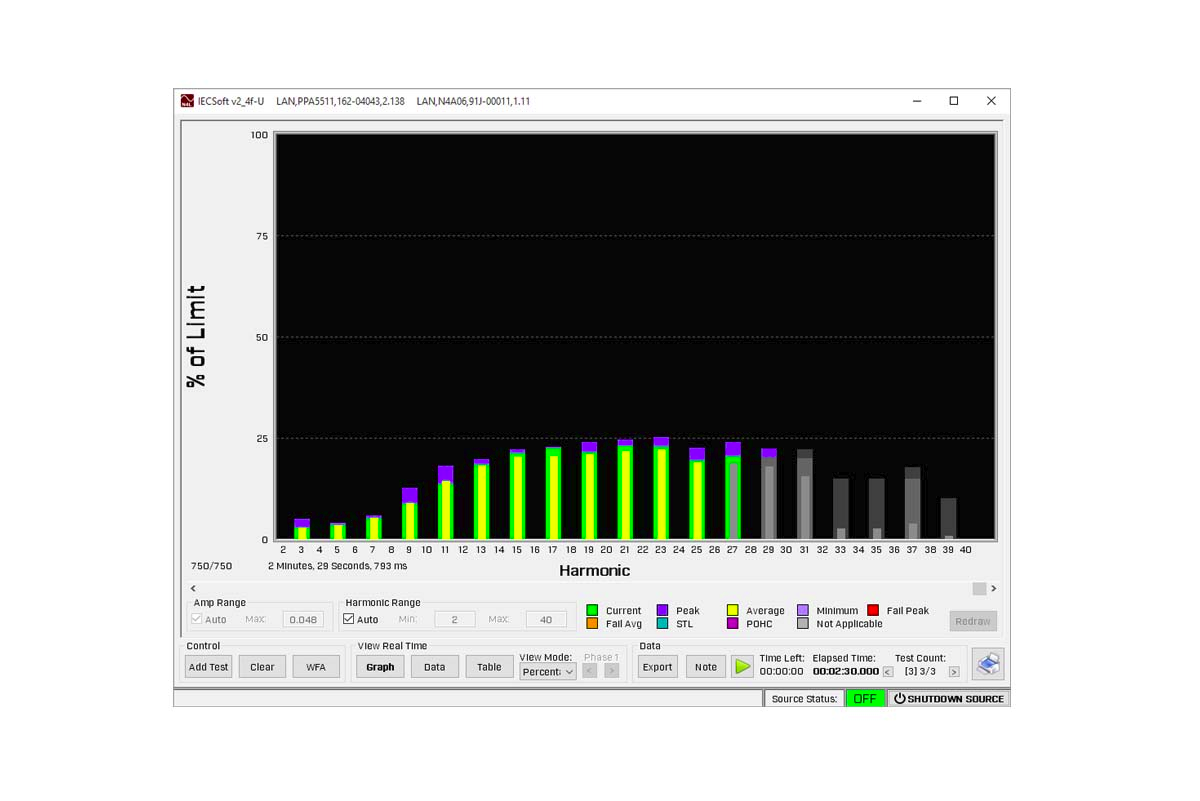

: Wykres harmonicznych zgodny z IEC61000-3-2, procent od limitu

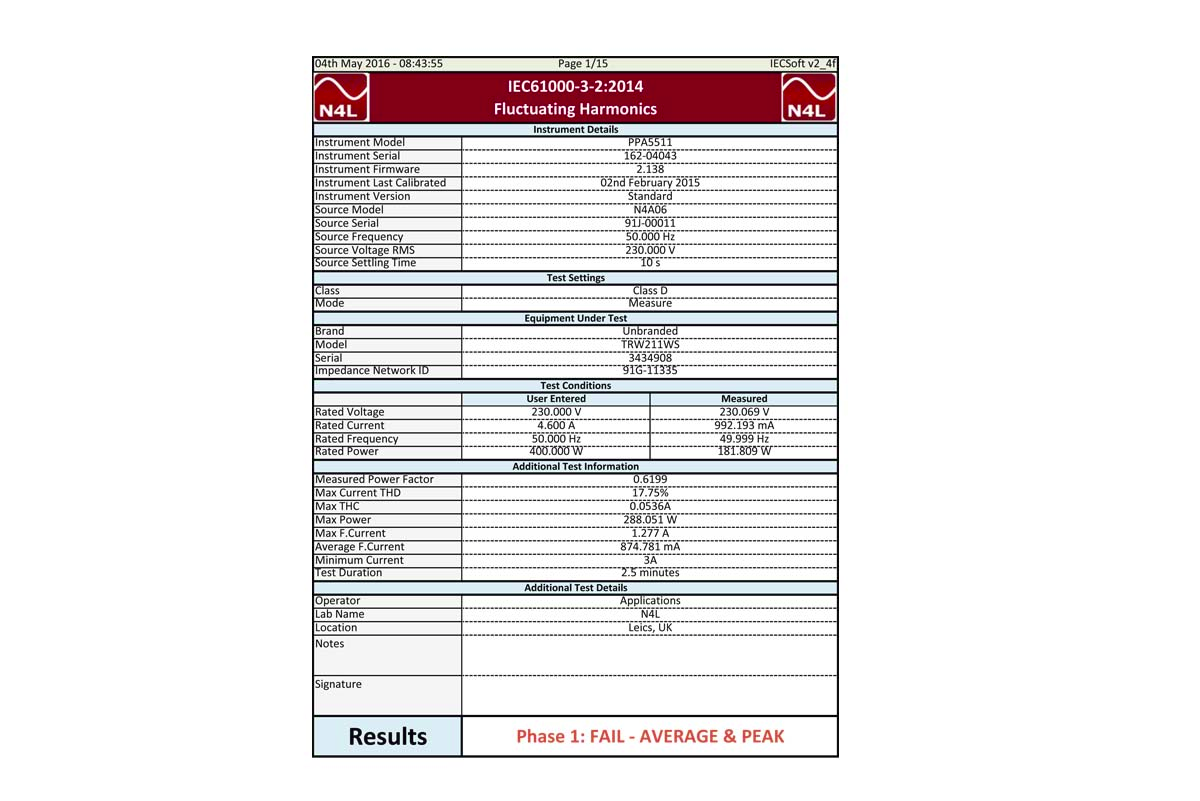

: Raport końcowy zgodny z IEC61000-3-2, harmoniczne

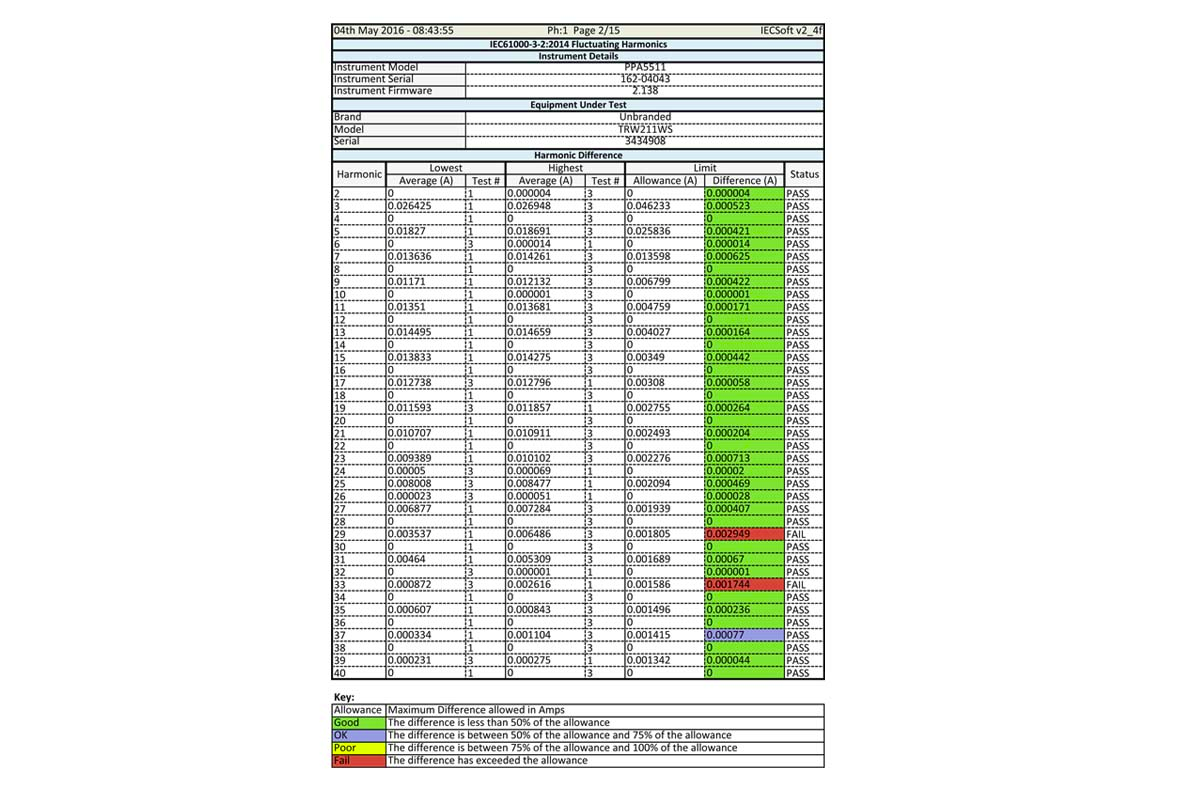

: Raport zgodny z IEC61000-3-2, harmoniczne, tabela

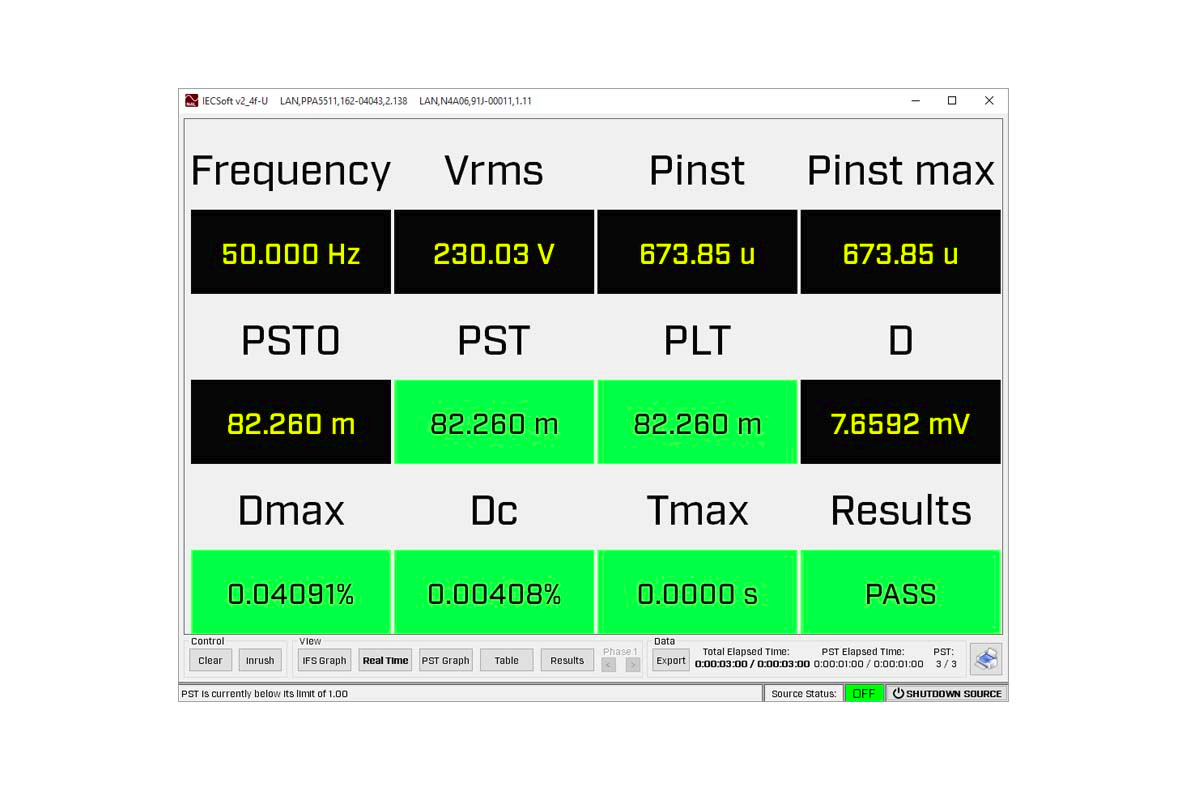

: Wartości parametrów migotań (flickerów) w czasie rzeczywistym zg. z IEC61000-3-3/12

Przykłady konfiguracji systemów pomiarowych

Poniżej przedstawione są wzory systemów, oferujących pomiar parametrów harmonicznych / migotań zgodnie z najnowszymi edycjami standardów IEC/EN.

Wymagania	Zgodność	Analizator		Sieć impedancyjna		Wzorcowanie (opcja)		AC źródło
Harmoniczne i migotania 16Arms, 1-fazowy	IEC61000-3-2 IEC61000-3-3 IEC61000-4-11 IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29 IEC61000-4-34	PPA5511 – analizator harmonicznych i migotań	+	IMP161 sieć impedancyjna	+		+	AC źródło mocy serii N4A

Harmoniczne i migotania 16Arms, 3-fazowy	IEC61000-3-2 IEC61000-3-3 IEC61000-4-11 IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29 IEC61000-4-34	PPA5531 – analizator harmonicznych i migotań	+	IMP163 sieć impedancyjna	+		+	AC źródło mocy serii N4A

Harmoniczne i migotania 32Arms, 3-fazowy	IEC61000-3-2 IEC61000-3-3 IEC61000-3-11 IEC61000-3-12 IEC61000-4-11 IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29 IEC61000-4-34	PPA5531 – analizator harmonicznych i migotań	+	IMP323 sieć impedancyjna (zdjęcie IMP163)	+		+	AC źródło mocy serii N4A

Harmoniczne i migotania 75Arms, 3-fazowy	IEC61000-3-2 IEC61000-3-3 IEC61000-3-11 IEC61000-3-12 IEC61000-4-11 IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29 IEC61000-4-34	PPA5531 – analizator harmonicznych i migotań	+	IMP753 sieć impedancyjna (zdjęcie IMP163)	+		+	AC źródło mocy serii N4A

Zalety i właściwości

0.01% podstawowa dokładność Pełna zgodność z IEC61000-3-2 Pełna zgodność z IEC61000-3-11 Pełna zgodność z IEC61000-4-11 Pełna zgodność z IEC61000-4-14 Pełna zgodność z IEC61000-4-28 Pełna zgodność z IEC61000-4-34 Wysoka dokładność boczników wewnętrznych i przy zastosowaniu boczników zewnętrznych Do 50 Arms (1000 Apk) & 1000 Vrms (3000 Vpk) wejście bezpośrednie Wysoka częstotliwość próbkowania na wszystkich kanałach pomiarowych (2Ms/s) 1, 2 lub 3-fazowe modyfikacje, tryb Master-Slave do 4, 5 lub 6-fazowych pomiarów Łatwe podłączenie boczników N4L poprzez BNC złącze dla pomiaru prądów o wysokiej wartości	Zakres częstotliwości DC, 10 mHz do 1 MHz Pełna zgodność z IEC61000-3-3 Pełna zgodność z IEC61000-3-12 Pełna zgodność z IEC61000-4-13 Pełna zgodność z IEC61000-4-17 Pełna zgodność z IEC61000-4-29 Dokładność pomiaru kąta fazowego 0.005° – dla pomiaru małych wartości współczynnika mocy Modyfikacja na wysokie (50Arms) wartość prądu Ciągła analiza w trybie czasu rzeczywistego (No-Gap) Prezentacja danych: cyfrowa w czasie rzeczywistem, tabelaryczny, graficzny, oscyloskop RS232, USB, LAN, IEEE 488, moment/prędkość obrotowa, port rozszerzeń
