Firma N4L opracowała linię analizatorów impedancji z najszerszym zakresem pomiarowym na rynku. Zakres mierzonych wartości impedancji wynosi od 1mΩ do 1TΩ, i dlatego analizatory N4L znajdują zastosowanie w szerokim zakresie zagadnień, a mianowicie: analizie parametrów komponentów elektronicznych oraz systemów elektroniki przemysłowej, analizie elektrochemicznej materiałów, analizie dielektryków i wielu innych. Przedstawione są rozwiązania od ekonomicznego modelu LCR Active Head z zakresem pomiarowym do 100МΩ i do modelu IAI2 z zakresem od 1mΩ do 500MΩ, który pokrywa 11 dekad i posiada wyjątkowe charakterystyki metrologiczne.
Różne dziedziny zastosowania analizatorów impedancji N4L
Analizatory impedancji znajdują zastosowanie w różnych dziedzinach od prostego pomiaru parametrów LCR dyskretnych komponentów elektrycznych do analizy materiałów-izolatorów lub analizy elektrochemicznej.
- Pomiar parametru ESR pojemności filtrów, stosowanych w elektronice przemysłowej przy róznych wartościach napięcia odstępu (biasu)
- Pomiar pojemności przy różnych wartościach napięcia odstępu (biasu)
- Pomiar indukcyjności dławików przy różnych wartościach prądów odstępu (biasu)
- Pomiar wartości wejściowych / wyjściowych impedancji dowolnych obwodów / systemów
- Obliczenie impedancji obwodów z piezoelementami
- Zautomatyzowany pomiar parametrów LCR dyskretnych komponentów w składzie zewnętrznego systemu pomiarowego
- Charakteryzacja rezystancji izolacji
- Analiza indukcyjności uzwojeń transformatorów
- Analiza procesu utwardzenia betonu
- Charakreryzacja nylonowych tylei
- Pomiar przewodności opór / mocowań gumowych
- Analiza elektrochemiczna
- Analiza dojrzałości warzyw / owoców za pomocą pomiaru impedancji
- Analiza impedancji w biologii i medycynie
- Analiza jakości powłoki lakierowej za pomocą pomiaru impedancji
- Ocena impedancji spojeń
- Analiza procesu galwanizacji

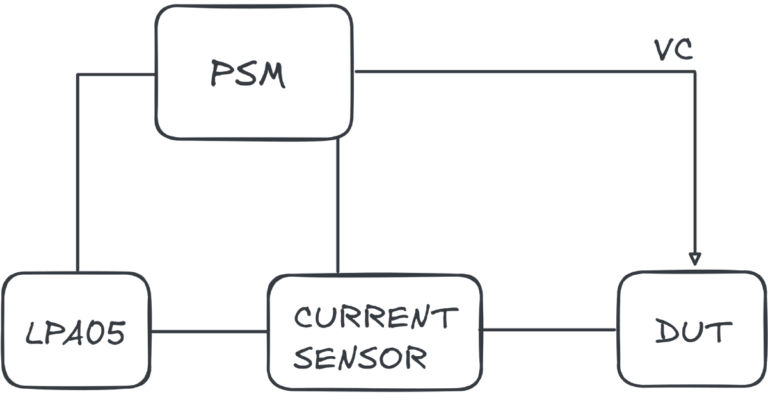

Badania piezoelektryczne lub bardzo niskiej impedancji
Opis testu:
- Testy niskiej impedancji z wykorzystaniem wzmacniaczy mocy laboratoryjnych LPA01 lub LPA05 w połączeniu z analizatorami charakterystyki częstotliwościowej serii PSM.
Dlaczego:
- Zwiększenie stosunku sygnału do szumu w pomiarach prądu w zastosowaniach o niskiej impedancji
Możliwości / parametry systemu:
- Pomiar impedancji w punkcie rezonansowym piezoelektrycznym
- Pomiar impedancji niskiej częstotliwości na cewkach indukcyjnych

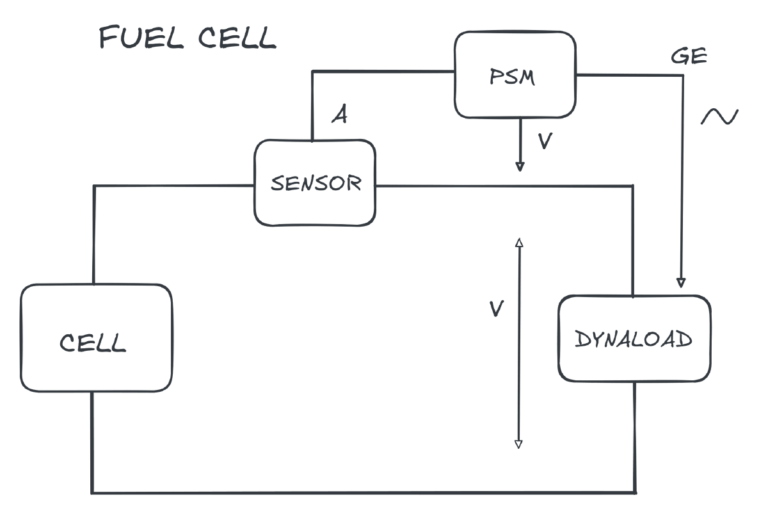

Badanie impedancji elektrochemicznej (ogniwa paliwowe)
Opis testu:
- Pomiar impedancji częstotliwościowej działającego ogniwa paliwowego lub procesu elektrochemicznego przy użyciu analizatora odpowiedzi częstotliwościowej serii PSM, obciążenia dynamicznego i zewnętrznego czujnika prądu.
Dlaczego:
- Zrozumienie wpływu gwałtownych zmian obciążenia w elektrochemicznych układach prądu stałego DC wymaga wiedzy na temat impedancji prądu przemiennego AC na częstotliwościach związanych ze zmianą obciążenia.
Możliwości / parametry systemu:
- Iniekcja zakłócenia AC do systemu DC o wysokim prądzie
- Wykres impedancji w zakresie częstotliwości będącym przedmiotem zainteresowania
- Odrzucenie składowej prądu stałego w celu zwiększenia dokładności pomiaru
- Możliwość pomiaru impedancji przy niskim poziomie sygnału AC

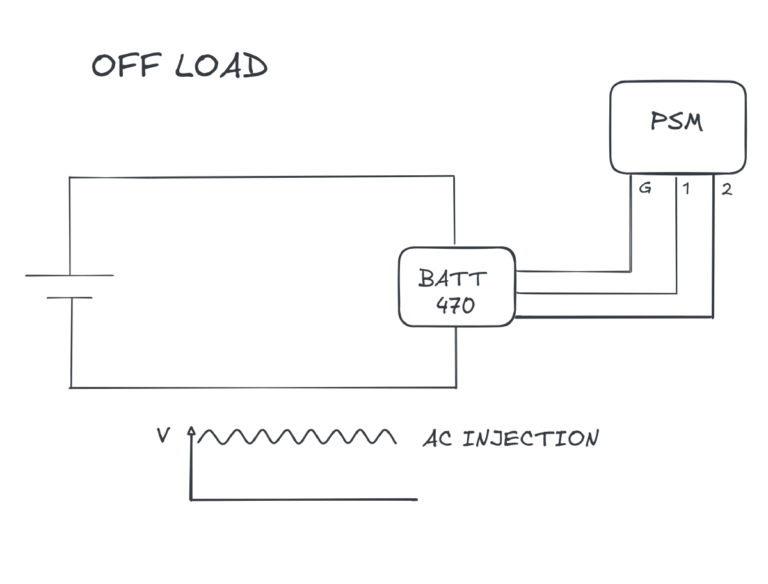

Badanie impedancji baterii (bez obciążenia/offload)
Opis testu:
- EIS (elektrochemiczna spektroskopia impedancyjna) akumulatorów o napięciu do 200 V DC przy użyciu analizatora odpowiedzi częstotliwościowej PSM3750 oraz BATT470.
Dlaczego:
- Elektrochemicy wykorzystują wykresy impedancji Nyquista i powiązane obwody równoważne, aby zrozumieć strukturę elektrochemiczną i zmiany zachodzące w ogniwie przy różnych poziomach naładowania w czasie.
Możliwości / parametry systemu:
- Odporność na prąd stały do 200V DC w celu ochrony obwodów pomiarowych i optymalizacji czułości AC
- Sprzężenie pojemnościowe generatora umożliwia bezpośrednie wprowadzenie sygnału zakłóceń AC
- Filtry górnoprzepustowe w obwodzie pomiarowym zwiększają rozdzielczość pomiaru
- Sterowanie, rejestracja danych i prezentacja za pomocą oprogramowania PSMComm2 na komputerze PC

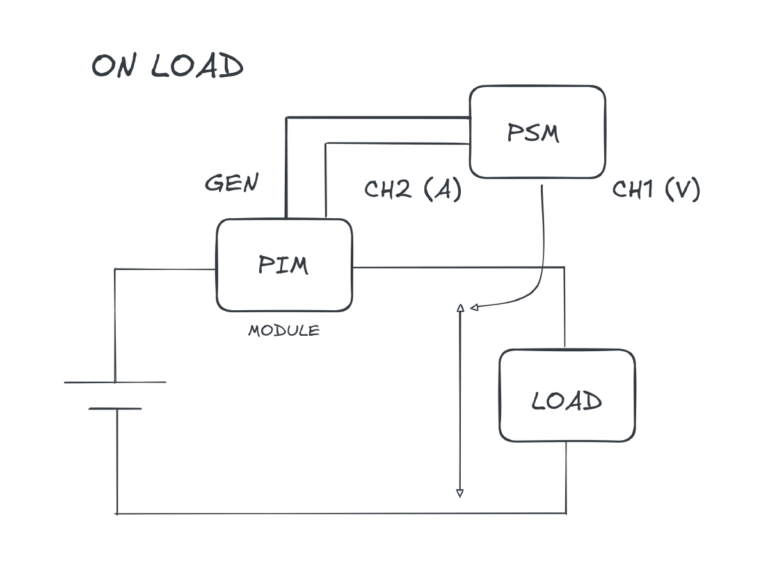

Badanie impedancji baterii (z obciążeniem/onload)
Opis testu:
- Spektroskopia impedancji elektrochemicznej (EIS) akumulatorów pod obciążeniem do 400V DC przy użyciu modułu PIM (power impedance module) i analizatora odpowiedzi częstotliwościowej PSM3750.
Dlaczego:
- W przypadku gdy wymagane są wykresy impedancji Nyquista i powiązane obwody równoważne w warunkach obciążenia, ale nie jest dostępne odpowiednie obciążenie dynamiczne.
Możliwości / parametry systemu:
- Bezpośrednia iniekcja zakłóceń AC do obwodu DC
- Wewnętrzny bocznik prądowy o niskiej indukcyjności do bezpośredniego, precyzyjnego pomiaru prądu w PSM
- Napięcie znamionowe 400V DC
- Moduły PIM: 10 lub 30 Arms
- Sterowanie, rejestracja danych i prezentacja za pomocą oprogramowania PSMComm2 na komputerze PC

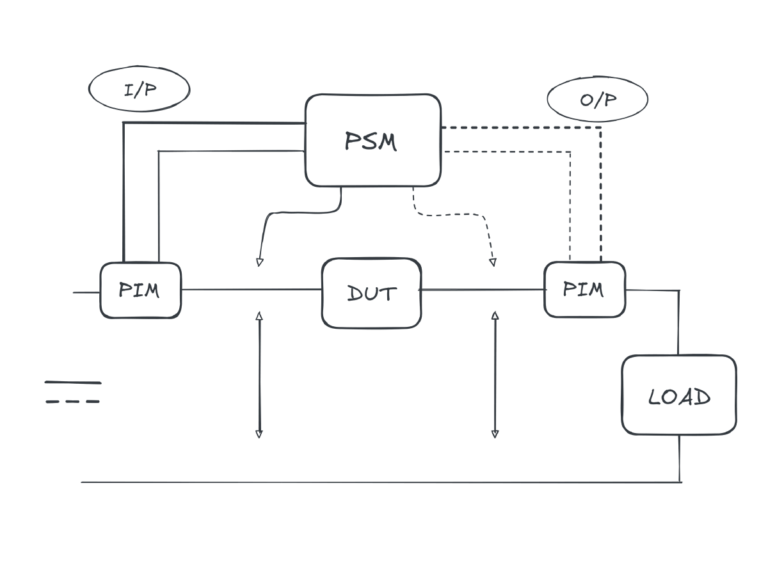

Badanie impedancji elektrycznej – wejście/wyjście DC
Opis testu:
- Pomiar impedancji AC wejściowej lub wyjściowej urządzeń zasilających DC pod obciążeniem.
Dlaczego:
Producenci zasilaczy DC-DC i integratorzy systemów zasilania coraz częściej muszą potwierdzać impedancję wejściową lub wyjściową produktów, które dostarczają lub instalują.
Wymóg ten wynika z ograniczeń impedancji AC ustalonych przez dostawców energii elektrycznej lub integratorów systemów w celu zapewnienia przewidywalnego działania systemów konwersji mocy.
Możliwości / parametry systemu:
- Bezpośrednia iniekcja zakłóceń AC generowanych przez PSM3750 do obwodu zasilania DC
- Wewnętrzny bocznik prądowy o niskiej indukcyjności do bezpośredniego, precyzyjnego pomiaru prądu w PSM3750
- Napięcie znamionowe 400V DC
- Moduły PIM: 10 lub 30 Arms
- Sterowanie, rejestracja danych i prezentacja za pomocą oprogramowania PSMComm2 na komputerze PC

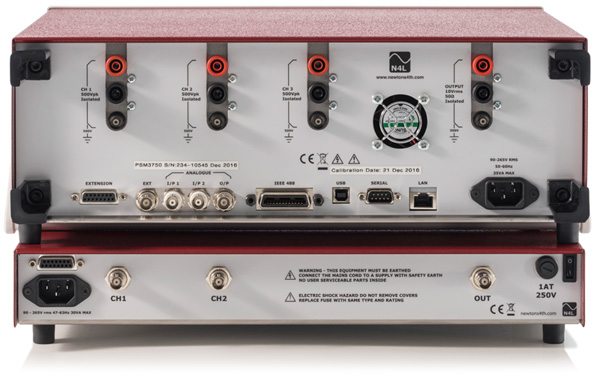

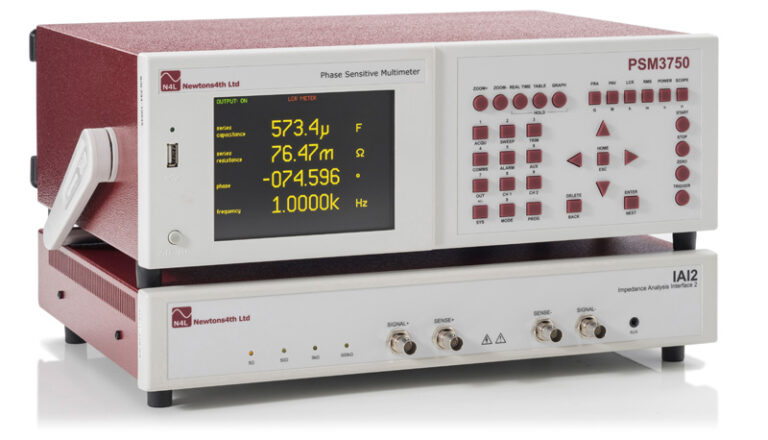

Element pasywny – impedancja 4-przewodowa lub 2-przewodowa
Opis testu:
- Konfigurowalne akcesoria do pomiaru impedancji, które przekształcają analizatory odpowiedzi częstotliwościowej serii PSM w wszechstronne szerokopasmowe mierniki LCR.
Dlaczego:
- Biorąc pod uwagę rozmaite wymagania dotyczące testowania elementów pasywnych, produkty z serii PSM1700 / 1735 są obsługiwane przez podstawowy moduł LCR Active Head, a wszystkie modele PSM mają opcję IAI / IAI2 (Impedance Analysis Interface), która może być używana w trybie 4-przewodowym (Kelvin) lub 2-przewodowym.
Możliwości / parametry systemu:
- 3 automatyczne boczniki w module LCR Active Head lub 4 automatyczne boczniki, szerszy zakres częstotliwości i wzmacniacz prądu dla niskiej impedancji w modułach IAI/IAI2.
- Konwersja 2-przewodowa w IAI/IAI2 w celu uproszczenia połączenia z badanym urządzeniem (DUT) i optymalizacji pomiarów, gdy długość kabli musi być duża.
Badanie bardzo wysokich impedancji
Opis testu:
- Wzmacniacz transimpedancyjny TA107 stanowi rozwiązanie dla zastosowań związanych z analizą wysokiej impedancji poprzez pomiar prądu przepływającego przez badany element lub materiał przy użyciu innowacyjnej techniki wzmacniacza transimpedancyjnego odniesionego do ziemi.
Dlaczego:
Wzrost popularności komponentów elektronicznych wysokiego napięcia i materiałów izolacyjnych związanych głównie z technologią pojazdów elektrycznych powoduje wzrost zapotrzebowania na pomiary impedancji wykraczające poza zakres standardowych technik LCR.
Możliwości / parametry systemu:
- Pomiar impedancji 1 MΩ – 100 GΩ przy użyciu PSM1735
- Pomiar impedancji 10 MΩ – 1 TΩ przy użyciu PSM1735 + LPA400
- Zakres częstotliwości 10 uHz – 100 kHz
